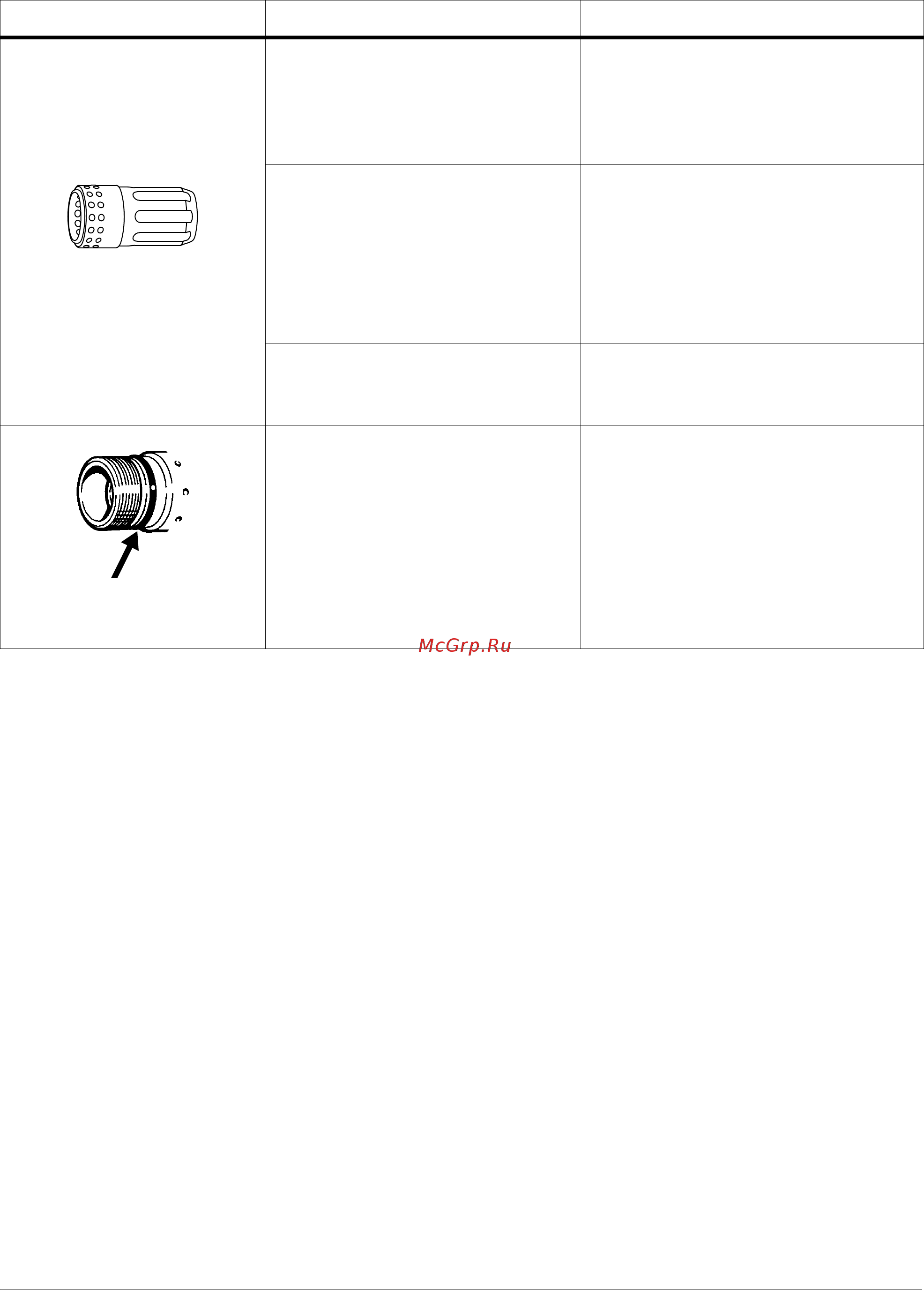

Профилактическое техническое обслуживание
11
172 80924J Руководство оператора Powermax45 XP
Завихритель
Проверьте поверхность на
внутренней части завихрителя на
предмет отсутствия повреждений
или износа, отверстия для газа —
на отсутствие закупорок.
Замените завихритель, если
поверхность повреждена или
изношена или какое-либо из
отверстий закупорено.
Проверьте поверхность на
внутренней части завихрителя на
предмет отсутствия повреждений
или износа.
Если уплотнительное кольцо
в завихрителе имеет трещины,
изношено или повреждено,
замените завихритель.
На наносите никаких смазок на
уплотнительное кольцо
на завихрителе.
Длина завихрителя. Если длина завихрителя 220857 или
220947 меньше 30,5 мм замените
его.
Уплотнительное кольцо
резака
Проверьте поверхность на
отсутствие повреждений и износа
и на достаточность смазки.
Если уплотнительное кольцо
пересохло, нанесите на него и на
резьбу тонкий слой силиконовой
смазки. Уплотнительное кольцо
должно блестеть, однако не должно
быть излишков или скоплений смазки.
Если уплотнительное кольцо
изношено или повреждено,
замените его.
Деталь Объект проверки Действие
