Установка 4
Руководство пользователя тахеометра Trimble серии S 81
Режим Robotic 41.2
TSC2 подключается к инструменту напрямую посредством встроенного радиомодема.

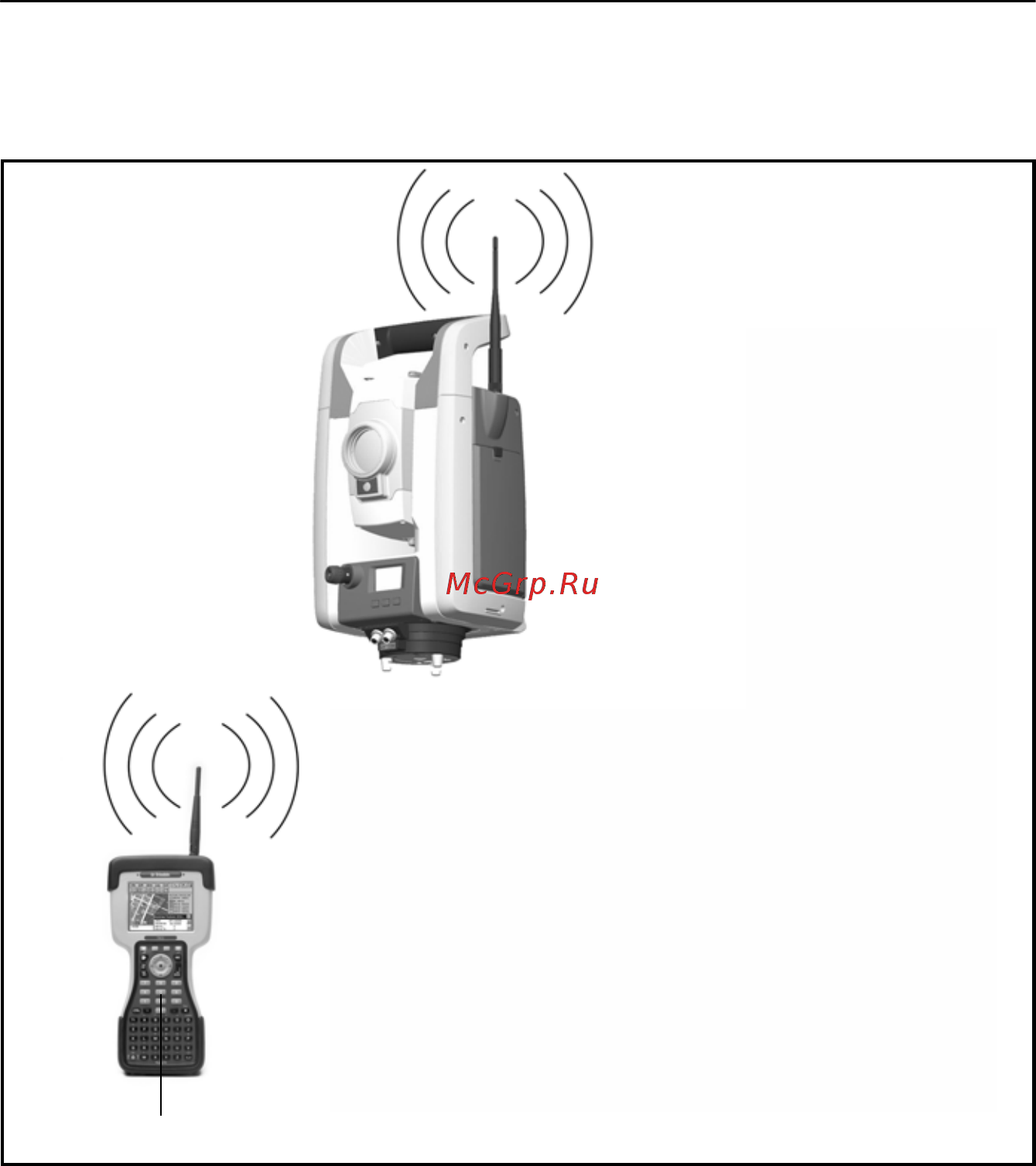

Рис. 4.45. TSC2 подключается к тахеометру Trimble серии S с помощью
встроенного радиомодема для измерений в режиме Robotic.
TSC2
