Trimble S8 [75/160] Коллимация гу в
![Trimble S8 [75/160] Коллимация гу в](/views2/1302809/page75/bg4b.png)
Установка 4
Руководство пользователя тахеометра Trimble серии S 55
При любой калибровке выполняется несколько визирований при двух кругах, чтобы
убедиться в том, что любые незначительные ошибки наведения могут быть устранены
при точном определении значений текущих коллимационной ошибки.
У нового инструмента значения должны быть близки к нулю, но со временем они
изменяются. В инструменте допускается максимальное значение 0,05 град
(0,045 градуса) в значениях ГУ, ВУ и наклона горизонтальной оси вращения трубы.
При превышении данных значений необходимо провести обслуживание инструмента
для устранения механической проблемы.

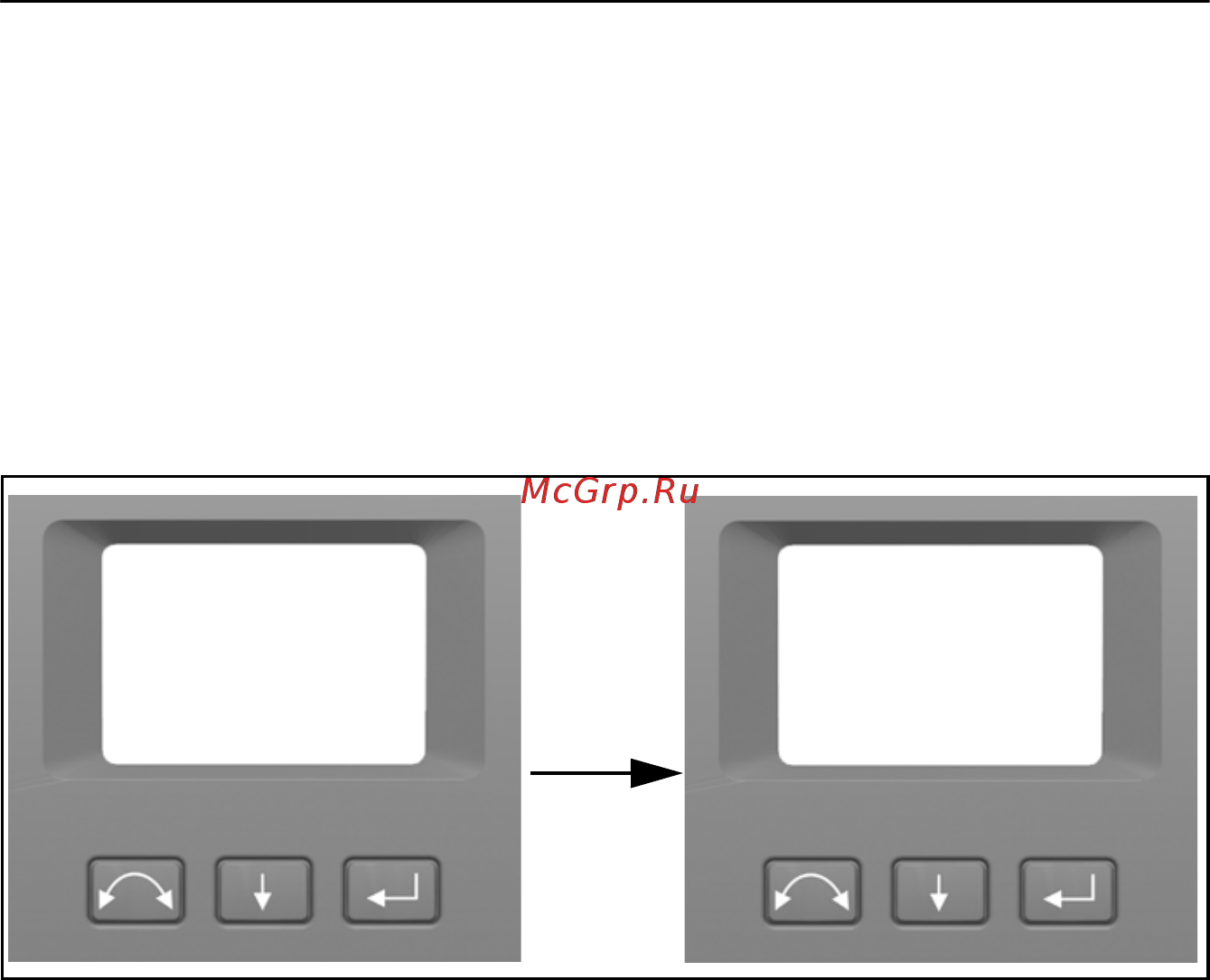

1. Нажмите A для прокрутки к пункту Коллимация ГУ / ВУ, затем нажмите C.
Отобразятся текущие значения коллимации.
2. Нажмите A для прокрутки к одному из следующих пунктов:
–
Продолжить. Затем нажмите C для продолжения поверки коллимации ГУ /
ВУ.
–
Отмена. Затем нажмите C для возврата к меню Юстировка.
ГУ: 0.0010
ВУ: 0.0012
Отмена
-Текущие значения-
Продолжить
>>
C
-Юстировка-
Коллим. устр. слеж.
Коллим. ГУ / ВУ
Калибр. компенс.
Лазерный указатель
Назад…
>>
