3 Начало работы
32 Руководство пользователя тахеометра Trimble серии S
Ручка 31.4
Ручка тахеометра Trimble серии S отсоединяется для измерения в ограниченном
пространстве или в тех случаях, когда она преграждает линию визирования.
Ручка инструмента расположена таким образом, чтобы не препятствовать измерениям
при круге 1, не ограничивать выравнивание по вертикали позади и над маркером или
визирование по вертикальной оси, см. также Съемная ручка, стр. 137:
Ручку можно снять сле
дующим образом:
1. Открутите два винта под звездообразный ключ, крепящих ручку к инструменту с
помощью звездообразного ключа T30.
2. Сдвиньте ручку горизонтально с передней части инструмента. См.рис. 3.20 и
рис.3.21

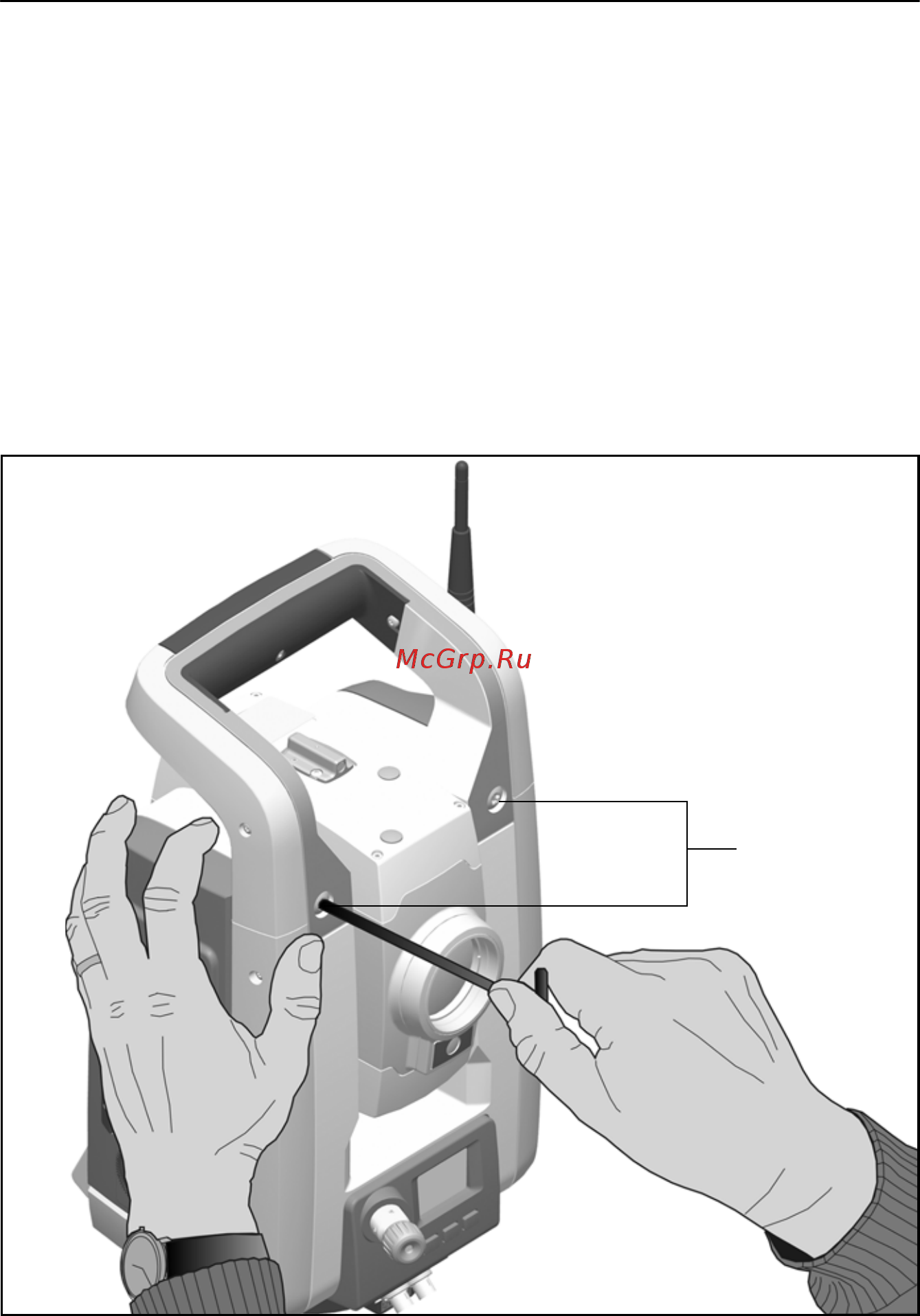

Рис. 3.20. Снятие ручки инструмента
2 винта под
звездообразный
ключ Т30
