Trimble S8 [60/160] Устойчивость установки
![Trimble S8 [60/160] Устойчивость установки](/views2/1302809/page60/bg3c.png)
4 Установка
40 Руководство пользователя тахеометра Trimble серии S
Установка 4.1
Настройка инструмента с надлежащей стабильностью измерений увеличивает
точность результатов измерений и позволяет полностью использовать точность
измерения тахеометра Trimble серии S.
Устойчивость установки 41.1
При установке инструмента примите во внимание приведенные ниже рекомендации.
1. Широко расставьте ножки штатива для увеличения устойчивости установки. При
установке одной ножки штатива, например, на асфальт, а двух других на землю,
устойчивость будет обеспечена в том случае, если ножки штатива достаточно
широко расставлены. При невозможности широко расставить ножки штатива в
связи с препятствиями можно уменьшить высоту штатива для увеличения
устойчивости.

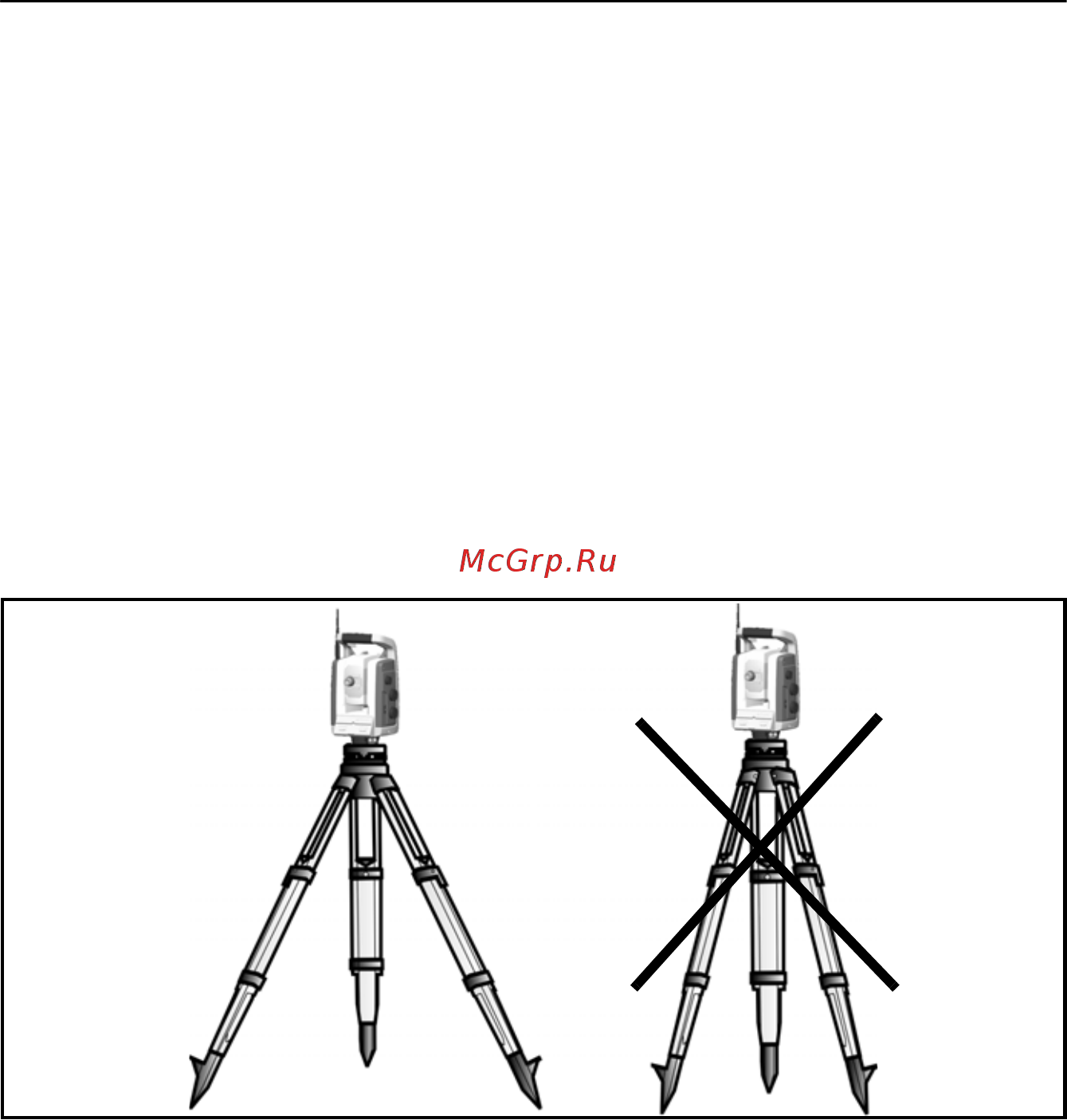

Рис. 4.28. Правильная установка инструмента
2. Во избежание люфта убедитесь, что затянуты все винты на штативе и (или)
трегере.
3. Можно использовать любой высококачественный штатив и трегер. Тем не менее,
компания Trimble рекомендует использовать головки штатива, выполненные из
стали, алюминия или подобных материалов. Не рекомендуется использовать
головки штатива, выполненные из стекловолокна или других композитных
материалов.
См. Сервотехнология на стр. 98 для получения более подробной информации.
