Технология инструмента 6
Руководство пользователя тахеометра Trimble серии S 107
B
Совет. Зарядное устройство для батарей также можно использовать для зарядки
литиево-ионных батарей Trimble 7,4 В, см. рис. Рис. 6.59.

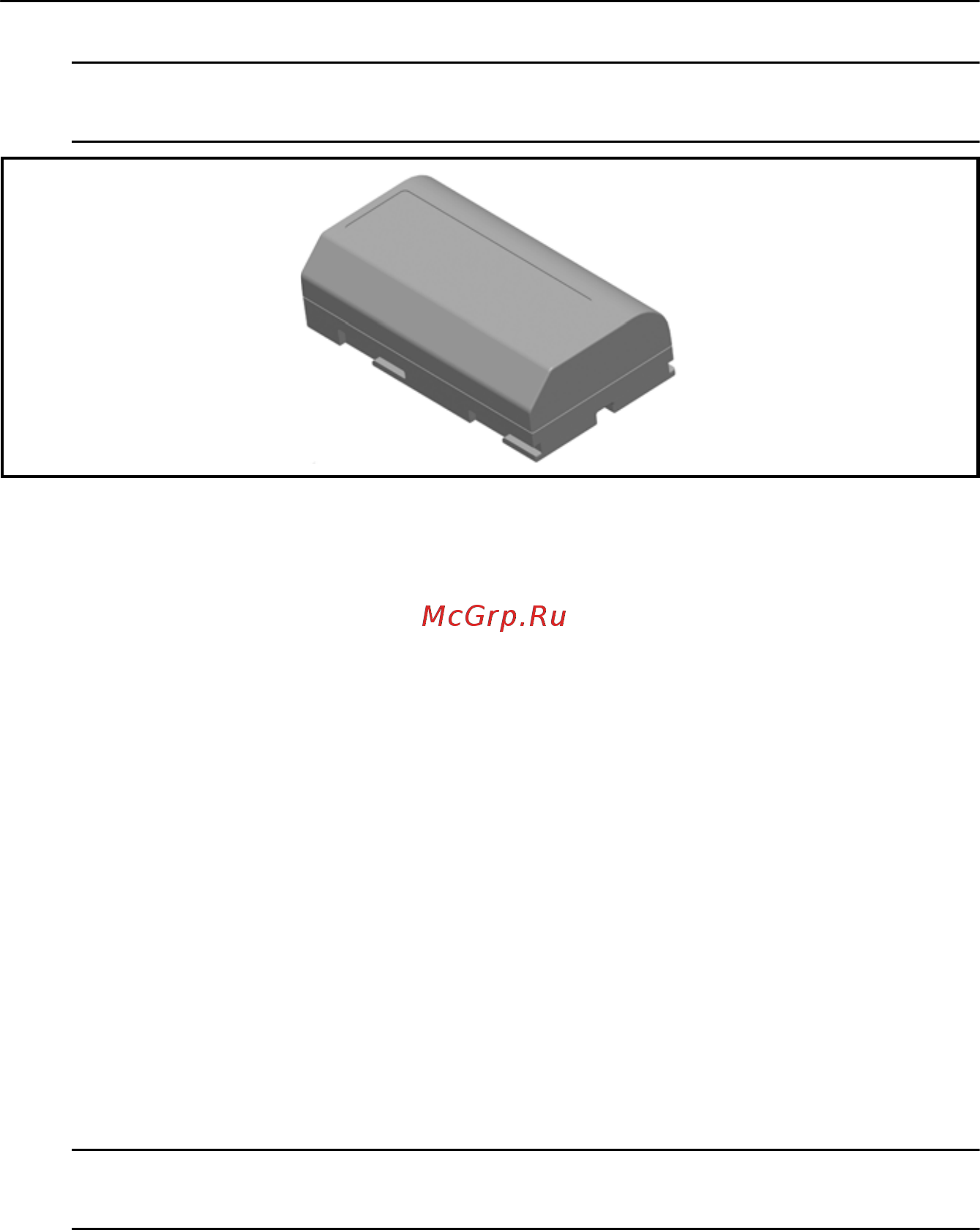

Рис. 6.59. Литиево-ионные батареи Trimble 7,4 В
Сообщение о низком уровне заряда батареи 64.4
Если емкость батареи падает слишком низко, в окне дисплея контроллера Trimble CU
отображается сообщение
«Bat Low» (Низкий заряд батареи) и инструмент
выключается. После этого необходимо заменить батарею в течение двух часов, чтобы
предотвратить потерю параметров и функций инструмента, таких как высота
инструмента, высота цели, координаты, пеленг и компенсация двойной оси. После
этого система сбрасывает все параметры и функции до значений по умолчанию.
Примечание. Это безопасное резервирование параметров и функций инструмента
будет работать только при отображении на дисплее сообщения
«Вat low»
(Низкий заряд батареи)
: оно не будет работать при извлечении батареи во время
работы.
Внешний порт обмена данными 6.5
Коммуникационный порт тахеометра Trimble серии S можно использовать для обмена
данными с внешним компьютером или накопителем данных.
C
Внимание. Используйте только серые кабели Trimble с 6-контактными разъемами
Hirose при подключении кабеля к инструменту.
