4 Установка
60 Руководство пользователя тахеометра Trimble серии S
Коллимация Autolock (только на инструментах с функцией Autolock)
Устройство слежения инструмента расположено на одной оси с перекрестием
визирных нитей инструмента. Если по какой-либо причине совмещение устройства
слежения отклоняется от перекрестия визирных нитей, то в значении положения
измеряемой точки появляются ошибки. По этой причине необходимо регулярно
выполнять проверку коллимации Autolock (в таких же условиях, что и проверку
коллимации ГУ / ВУ), чтобы удостовериться в том, что любое незначительное
несовмещение компенсировано.
Выполните поверку на таком же расстоянии, на котором вы будете работать, но не
менее 100 м. Цель-призма должна быть неподвижна во время поверки (Trimble
рекомендует использовать штатив или бипод для крепления цели) и должна находиться
на линии прямой вид
имости без препятствий в виде движущихся транспортных
средств. Инструмент калибруется точно по точке в центре цели по горизонтальной и
вертикальной осям. Калибровка используется для коррекции координат любых точек,
измеренных с помощью функции Autolock. Измеренные значения калибровки
сохраняются и используются до тех пор, пока не будут определен новый набор
значений калибровки.
Приме
чание. Регулировка между двумя оптическими осями, т.е. зрительной трубой и
устройством слежения, может различаться. См. Наведение на стр. 111.

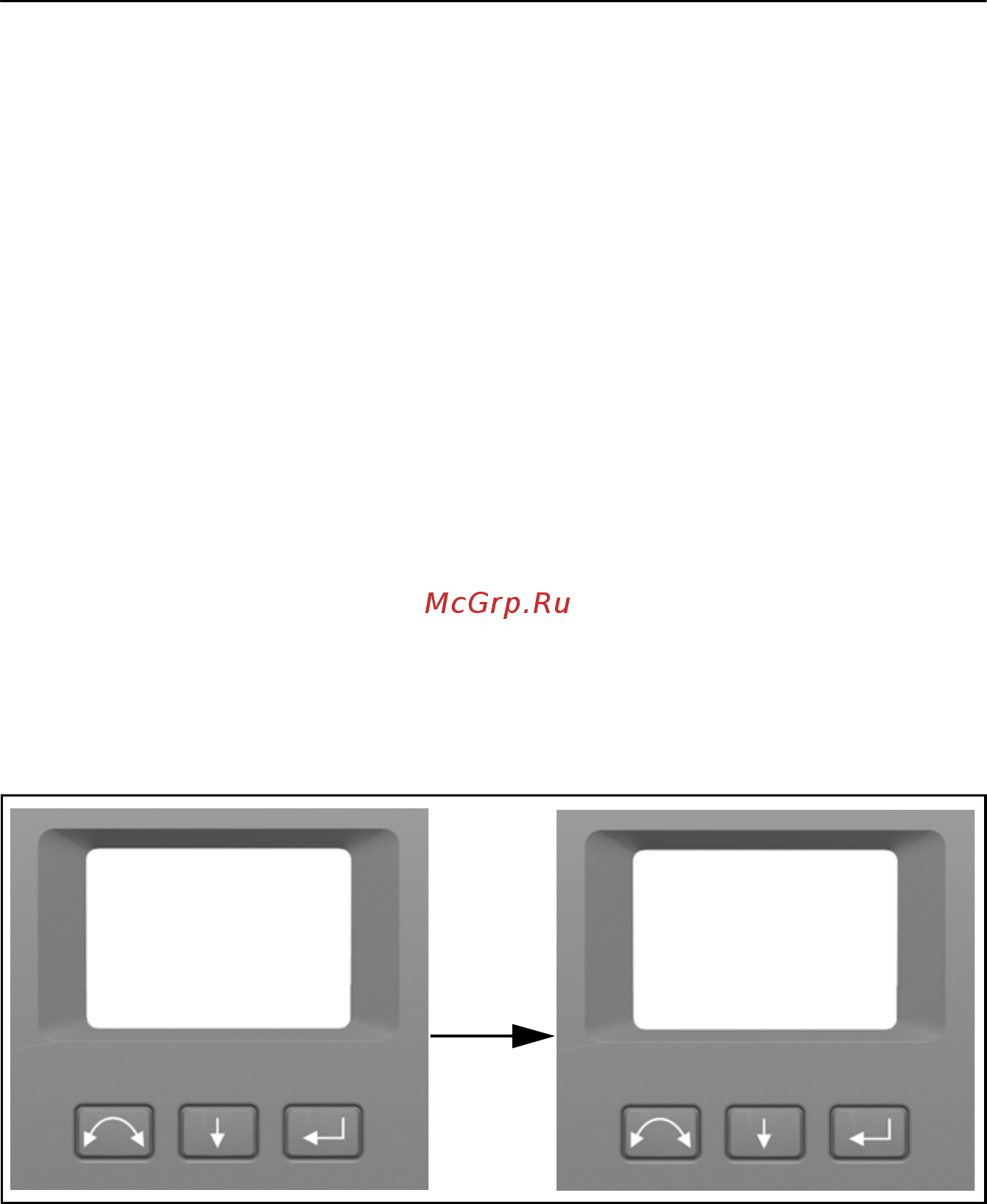

1. Нажмите A для прокрутки к пункту Коллимация устройства слежения,
затем нажмите C.
2. Точно наведите инструмент на призму.
3. Нажмите A для прокрутки к пункту Новое наблюдение, затем нажмите C.
ГУ: 0.0010
ВУ: 0.0012
Отмена
-Текущие значения-
>>
Продолжить
C
-Юстировка-
Коллим. устр. слеж.
Коллим. ГУ / ВУ
Калибр. компенс.
Лазерный указатель
Назад…
>>
