4 Установка
48 Руководство пользователя тахеометра Trimble серии S
4. При нахождении необходимого номера идентификатора сети нажмите A, чтобы
выбрать Установить, затем нажмите C для сохранения этого номера
идентификатора сети. После этого вы возвратитесь к меню Настройки
радиомодема
.
5. Если вы хотите отменить действие, нажмите A, чтобы выбрать Отмена, затем
нажмите C для возврата к меню Настройки радиомодема.
6. Чтобы вернуться к меню Настройка, нажмите A для прокрутки к пункту
Назад, затем нажмите C.

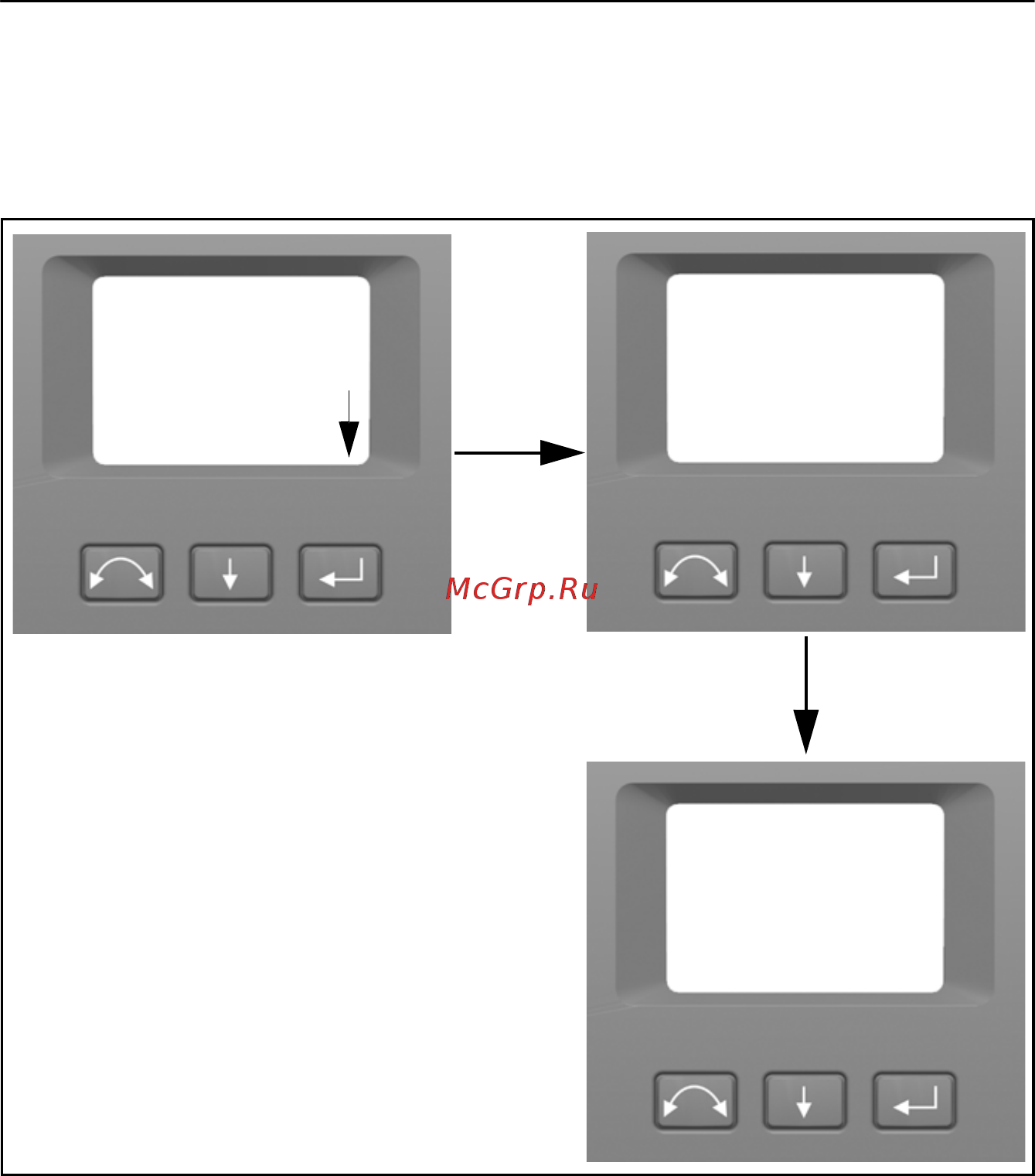

Устан. идент. сети
Идент. сети: 115
C
далее
установить
>>
Сохранение параметров
радиомодема
-Настр. радиомодема-
Устан. радиоканала
Устан. идент. сети
Назад…
>>
