Принадлежности и аксессуары 7
Руководство пользователя тахеометра Trimble серии S 139

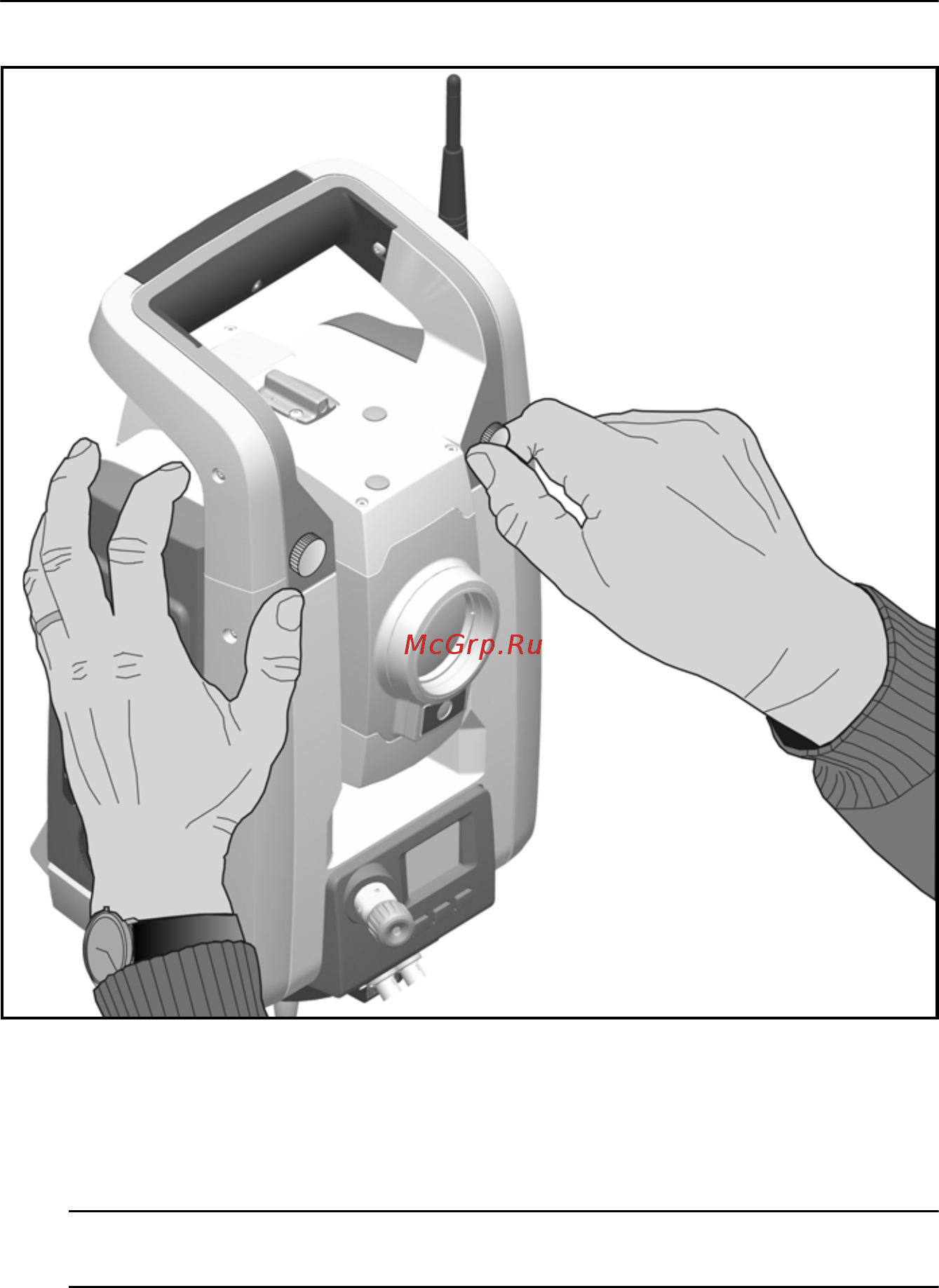

Рис. 7.86. Закрепление ручки
Отсоединение ручки
Для отсоединения ручки выполните приведенные выше действия в обратной
последовательности.
C
Внимание. Перед тем как поднимать инструмент убедитесь, что ручка надежно
прикреплена.
