6 Технология инструмента
90 Руководство пользователя тахеометра Trimble серии S
Коррекция наклона горизонтальной оси вращения 61.3
Ошибка наклона горизонтальной оси вращения – это отклонение оси вращения
зрительной трубы от требуемого положения при правильных углах к вертикальной оси
инструмента. См. рис. 6.48.

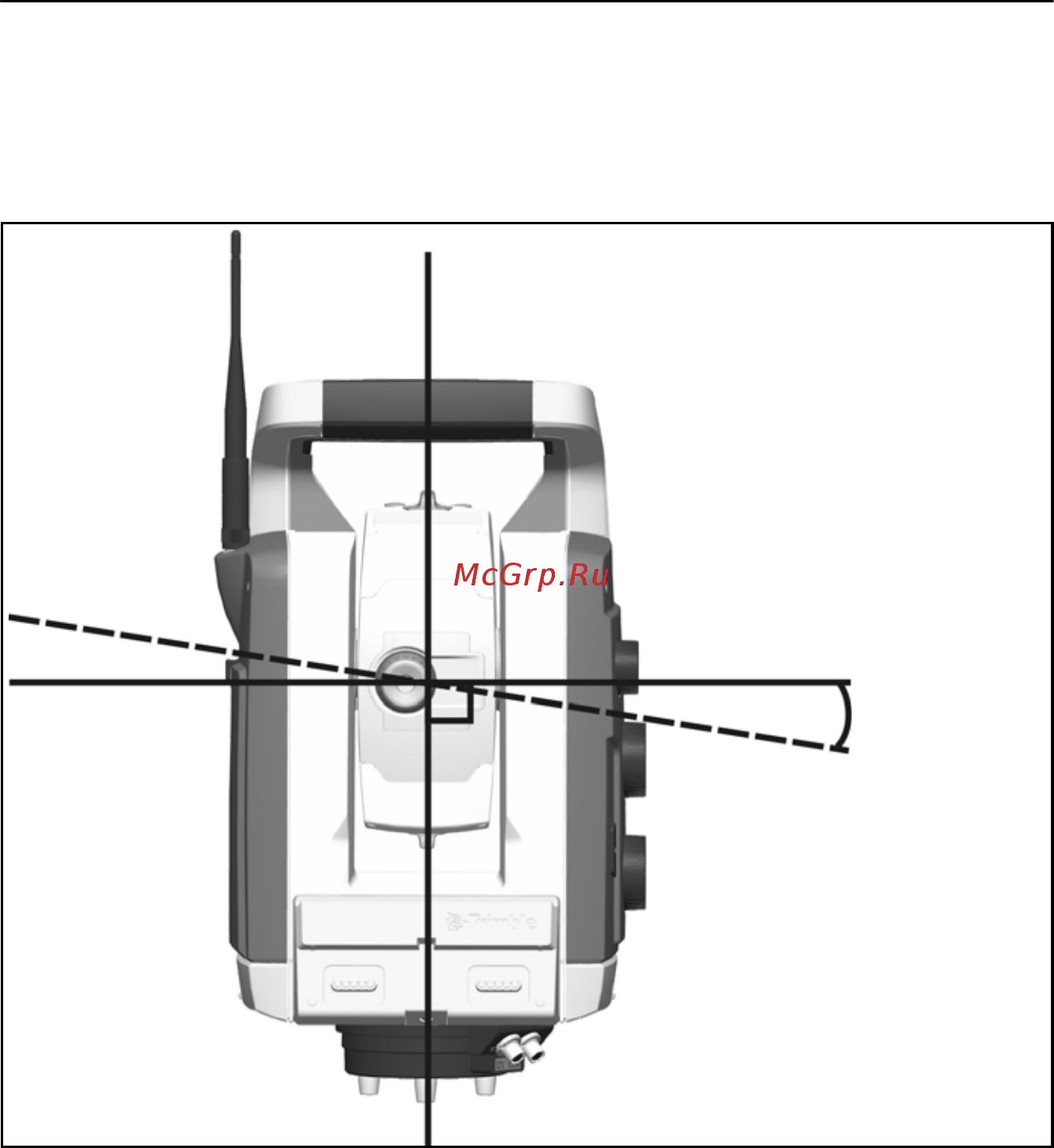

Рис. 6.48. Ошибка наклона горизонтальной оси вращения трубы
В тахеометре Trimble серии S перед измерением выполняется поверка наклона
горизонтальной оси вращения трубы для определения ошибки наклона оси вращения.
Угловые измерения выполняются при двух положениях круга инструмента,
вычисляется ошибка наклона горизонтальной оси вращения, а в инструмент
записываются соответствующие значения поправок. Затем эти значения поправок за
наклон оси вращения трубы применяются к поправке зна
чения горизонтального угла и
автоматического повторного наведения зрительной трубы с помощью технологии
Surepoint™.
Ошибка наклона
горизонтальной
оси вращения
трубы
