Установка 4
Руководство пользователя тахеометра Trimble серии S 77

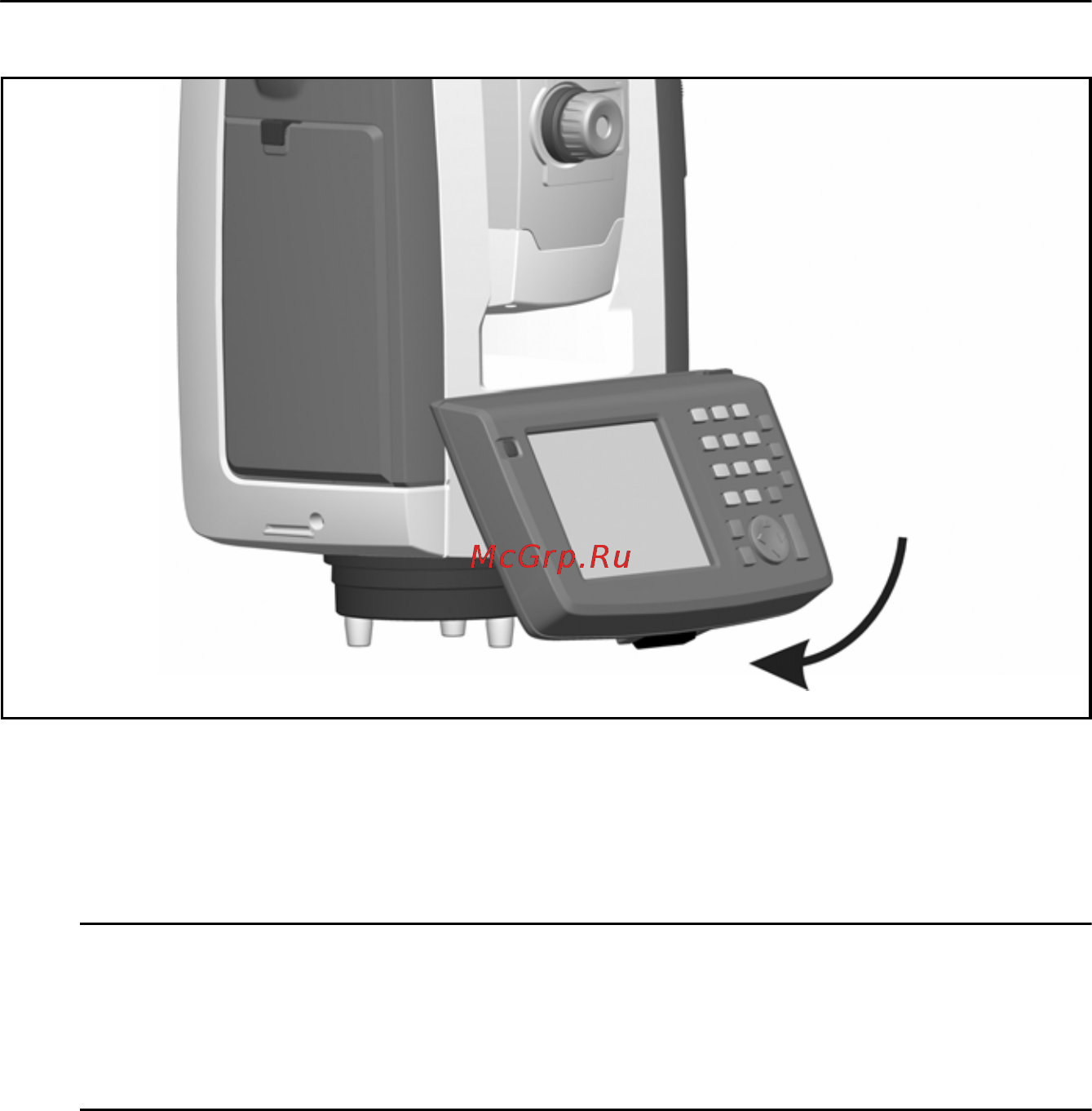

Рис. 4.40. Установка контроллера Trimble CU
Отсоединение контроллера Trimble CU 4.1
C
Внимание. При отсоединении контроллера Trimble CU от инструмента
рекомендуется переключить контроллер в режим ожидания.
Отсоединение контроллера Trimble CU от инструмента в режиме работы не
вызовет повреждения оборудования, но сохраняемые или записываемые файлы
могут быть повреждены или потеряны при отсоединении контроллера.
1. Нажмите кнопку блокировки в нижней части контроллера Trimble CU, Рис. 4.41 (1)
2. Снимите нижнюю часть контроллера Trimble CU с инструмента, Рис. 4.41 (2)
(((( ЩЕЛЧОК ))))
