Trimble S8 [150/160] Установка держателя trimble robotic на веху
![Trimble S8 [150/160] Установка держателя trimble robotic на веху](/views2/1302809/page150/bg96.png)
7 Принадлежности и аксессуары
130 Руководство пользователя тахеометра Trimble серии S
Установка держателя Trimble Robotic на веху 70.1
Для установки держателя Trimble Robotic надевайте держатель на адаптер стандартной
вехи, пока держатель не встанет на место со щелчком, рис. 7.75.

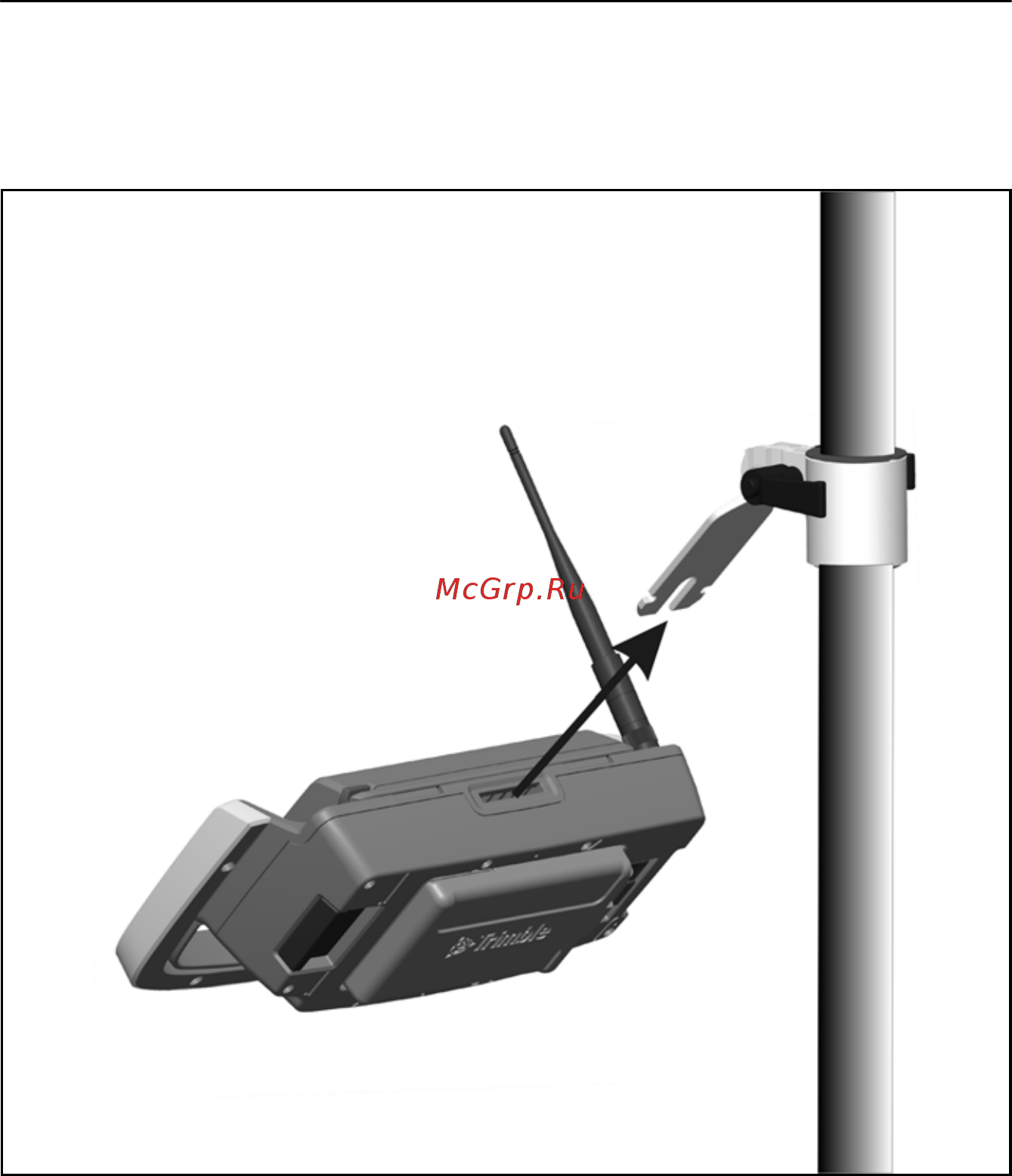

Рис. 7.75. Установка держателя Trimble Robotic на адаптер стандартной вехи
