Trimble S8 [49/160] Дисплей круга 2
![Trimble S8 [49/160] Дисплей круга 2](/views2/1302809/page49/bg31.png)
Начало работы 3
Руководство пользователя тахеометра Trimble серии S 29
Дисплей круга 2 31.2
Дисплей круга 2 – это графический дисплей со встроенной подсветкой и тремя
кнопками управления. См. рис.3.17

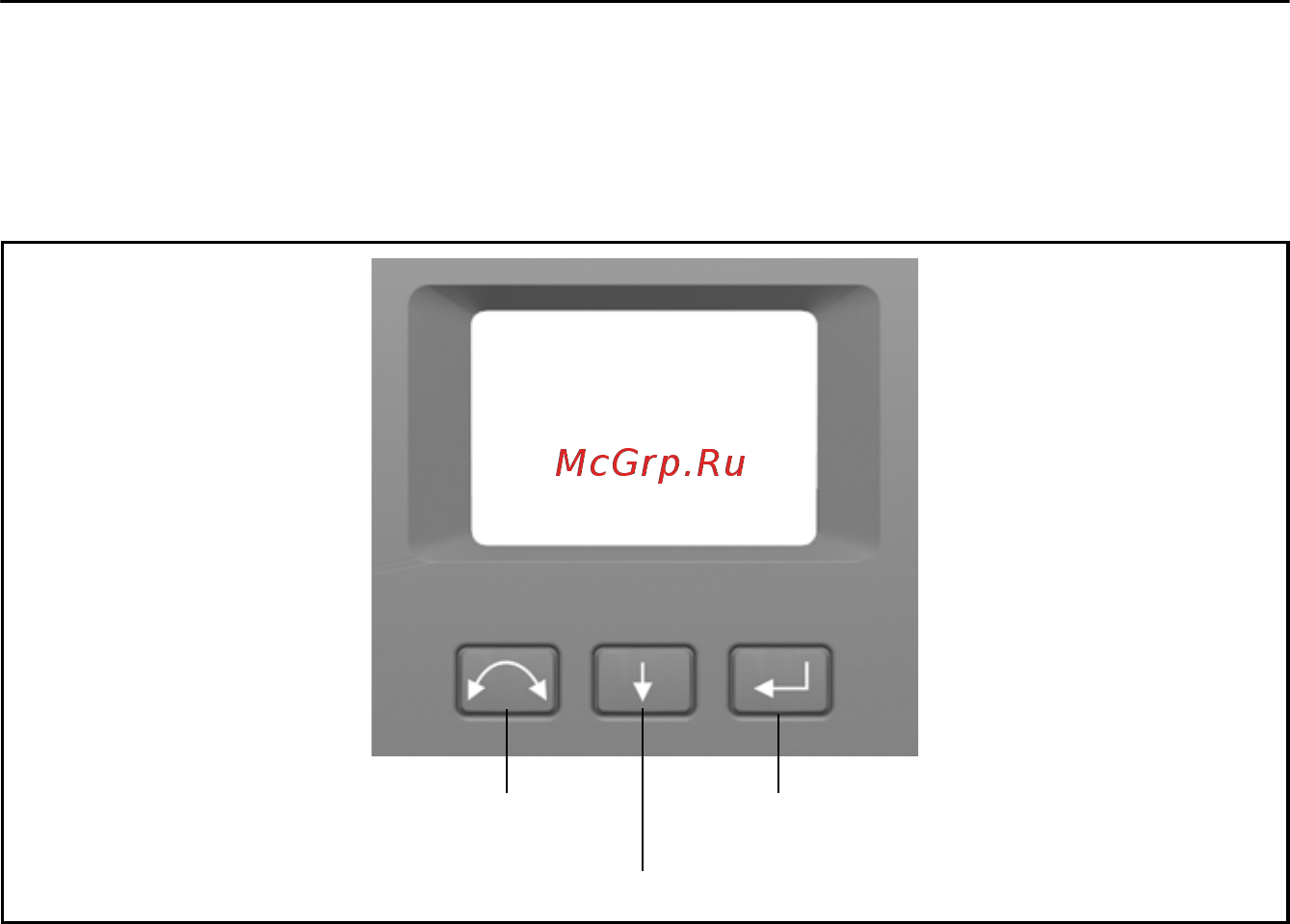

Рис. 3.17. Клавиатура и дисплей круга 2
Если на кнопке доступна вторая функция, в нижней части дисплея отображается
значок. Для получения доступа ко второй функции нажмите и удерживайте
соответствующую кнопку.
При подключении к инструменту контроллера Trimble CU программное обеспечение
панели управляет дисплеем круга 2 и клавиатурой и определяет доступность
вторичных функций. Более подробную информацию о том, как программное
обеспечение управляет дисплеем кр
уга 2, см. в документации полевого ПО.
Когда к инструменту не подключен контроллер Trimble CU и включение инструмента
происходит с помощью кнопки запуска, на дисплее круга 2 отображается окно
электронного нивелирования. См. рис.3.18
Смена круга Ввод
Прокрутка
