7 Принадлежности и аксессуары
118 Руководство пользователя тахеометра Trimble серии S

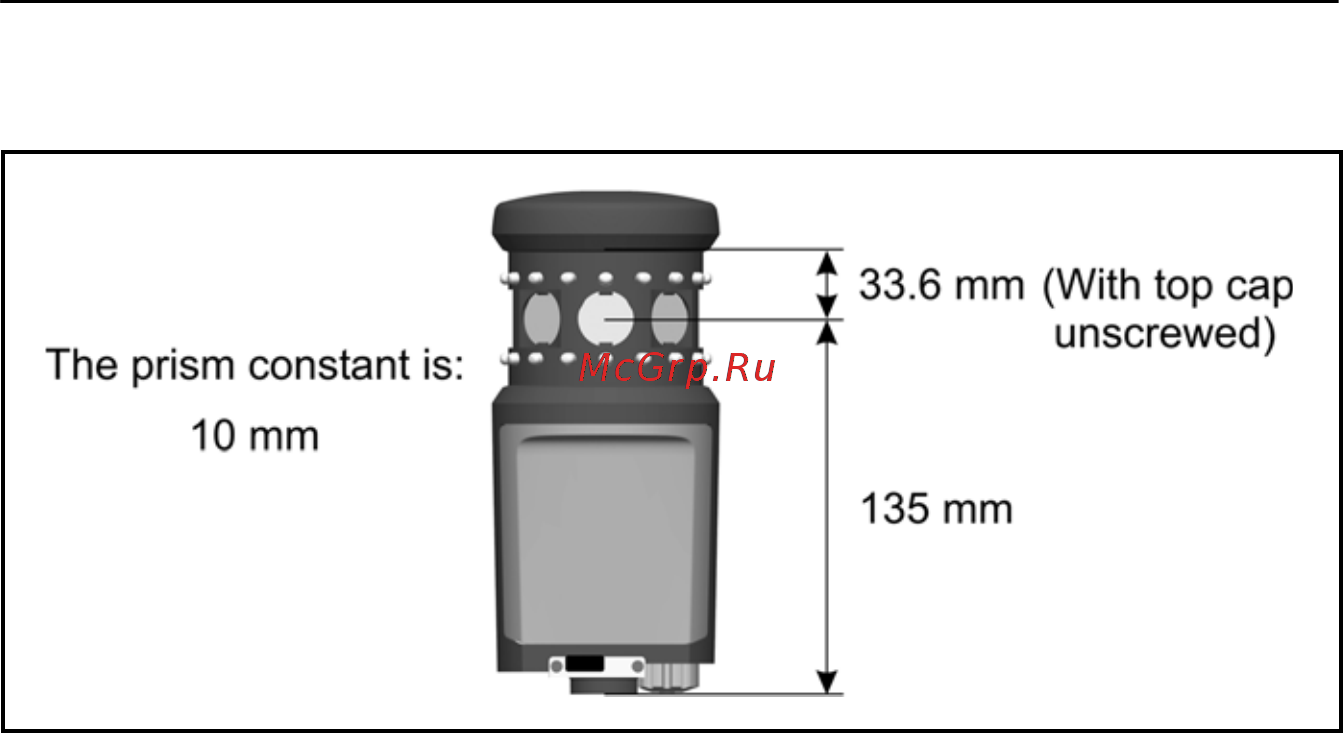

Размеры 71.2
Установка и извлечение батареи 71.3
Для установки батареи задвигайте батарею в батарейный отсек (1), расположив
батарею контактами (2) вверх и внутрь, пока батарея не встанет (3) на место со
щелчком.
Для извлечения батареи сдвиньте фиксаторы батареи (4). Теперь батарею можно
выдвинуть из батарейного отсека (5).
Батарея – это
литиево-ионная батарея Trimble напряжением 7,4 В.
Отражатель Trimble MultiTrack обеспечивает до 8 часов активного отслеживания от
одной полностью заряженной батареи. Мигание светодиода индикатора питания и
индикатора низкого заряда батареи означает, что заряда батареи хватит
приблизительно на 40 минут работы.
