Установка 4
Руководство пользователя тахеометра Trimble серии S 65
Выбор языка 40.1

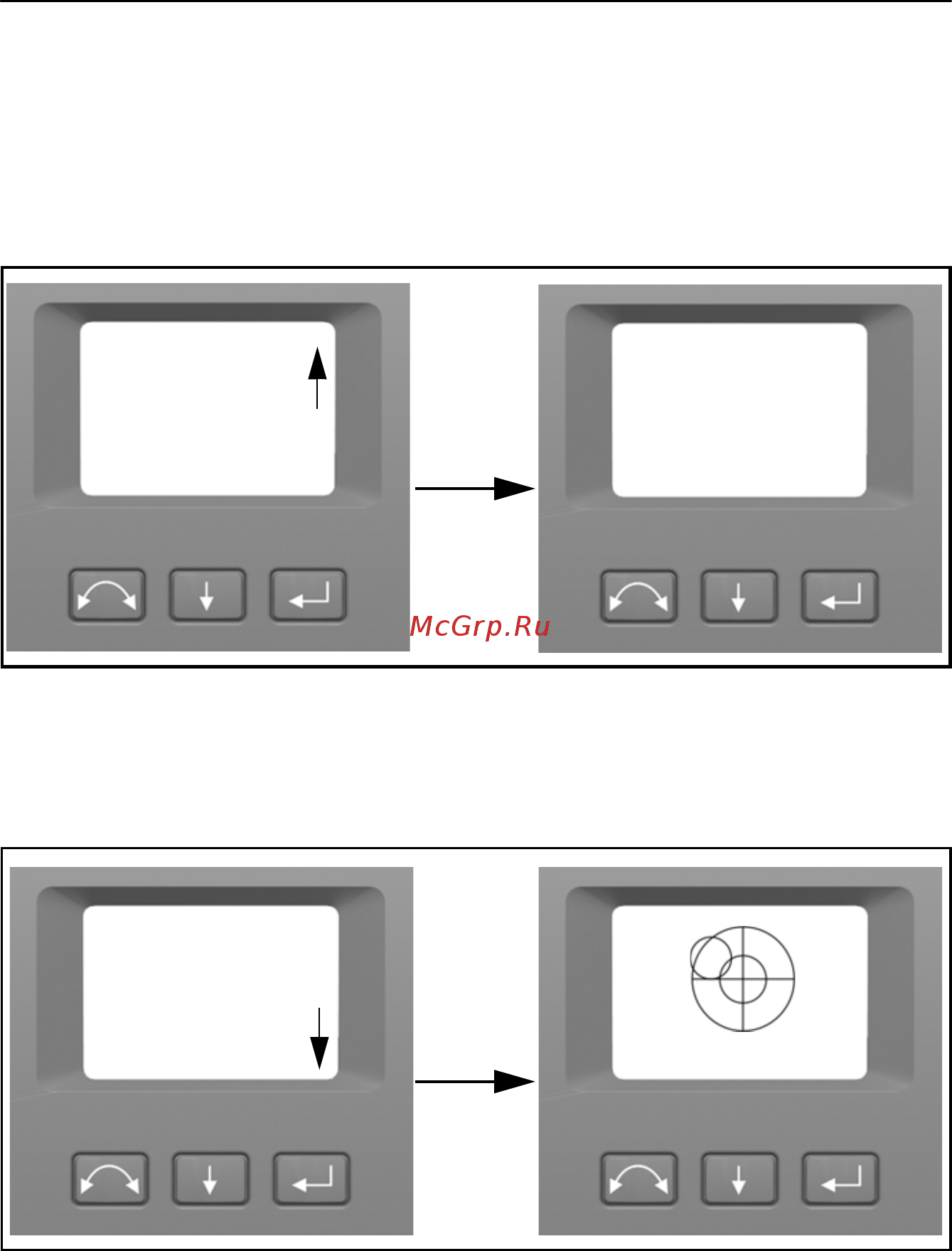

В меню Выбор языка можно выбрать язык для дисплея круга 2.
1. Нажмите A для прокрутки к пункту Выбор языка, затем нажмите C.
2. Нажмите A для прокрутки списка доступных языков.
3. Нажмите C для установки языка.
Выход из меню 40.1
1. Для выхода из меню Настройка нажмите A для прокрутки к пункту Выход (к
уровню)
и затем нажмите C. Отобразится окно электронного уровня.
Примечание. При простое более 300 с (5 мин) во время любой из приведенных выше
процедур инструмент переходит в режим ожидания.
- Настройка -
>>
Опорный ГУ
Юстировка
Версия встр. ПО
Выбор языка
C
- Меню языка -
Язык: РУС
отмена далее уст
Сервисная информация
C
- Настройка -
>>
Настр. радиомод.
Опорный ГУ
Настр. Bluetooth
Выход (к уровню)
Юстировка
1:250
Настр.
Выход
