Принадлежности и аксессуары 7
Руководство пользователя тахеометра Trimble серии S 113
Стандартная веха Trimble 7.1
Стандартная веха Trimble доступна с тахеометром Trimble серии S. Веха имеет
следующие особенности:
• градуированная шкала в метрах и футах;
• фиксированные положения высоты цели;
• призма с углом обзора 360 °, состоящая из призм 7x25 мм, константа призмы 2 мм;
• круглый уровень;
• возможность установки идентификатора цели на удлинитель вехи
(дополнительно);
Встроенный удлинитель вехи можно легко подсоединить к стандартной вехе или
обычной вехе с помощью адаптера для удлинителя вехи.
Высота цели от верхушки удлинителя вехи до центра призмы составляет 0,115 м
(0,377 фута).
Идентификатор цели Trimble 7.2
Идентификатор цели – это дополнительное устройство, которое подключается к
стандартной вехе Trimble для преобразования призмы из пассивной цели в активную.
См. рис.7.62

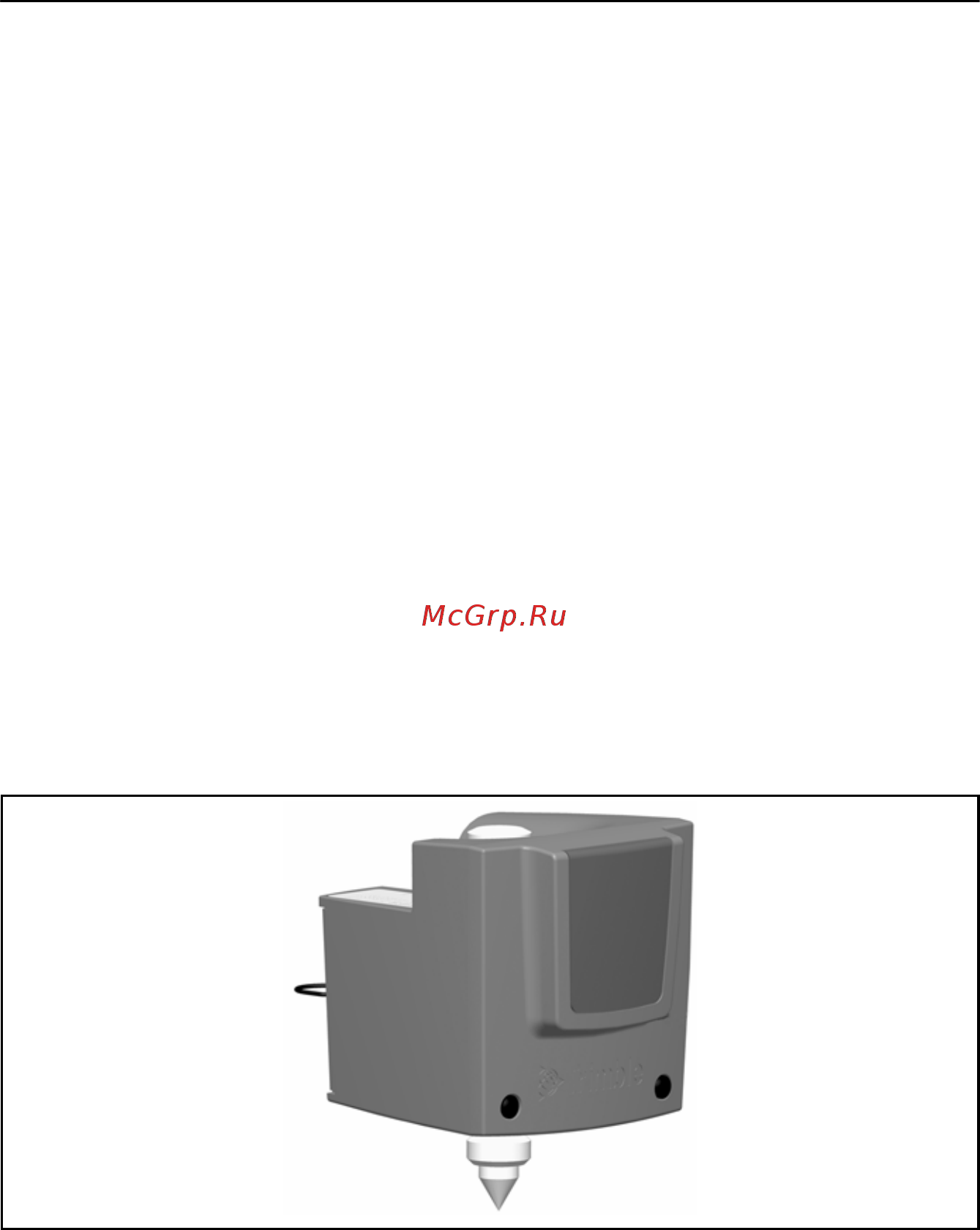

Рис. 7.62. Идентификатор цели Trimble
