4 Установка
70 Руководство пользователя тахеометра Trimble серии S

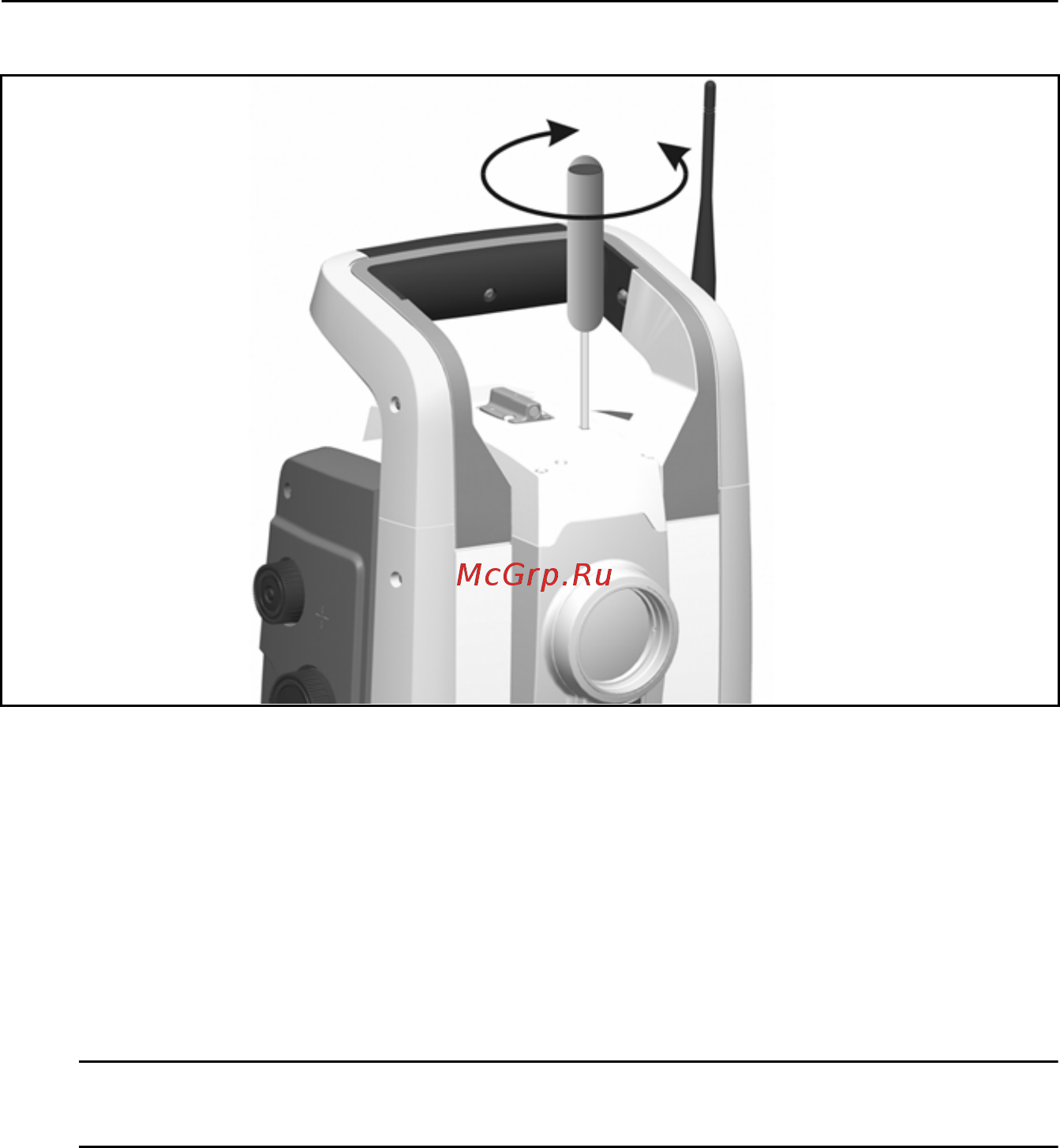

Рис. 4.35. Юстировка горизонтального положения
4. Проверьте совмещение лазерного пятна и перекрестия визирных нитей. Во время
процедуры юстировки удерживайте зрительную трубу в направлении
юстировочной цели. Юстировочные винты сильно затянуты, потому что они
самоблокирующиеся. Винты затянутся автоматически после юстировки.
5. Уст ановите заглушки на место в отверстия юстировочных портов. Убедитесь, что
заглушки установлены соответствующим образом для обеспечения надлежащей
герметичности крышки.
C
Внимание. Для предохранения от влаги и пыли убедитесь в надлежащей
установке заглушек в юстировочные порты.
По часовой стрелке = Влево
Против часовой
стрелки = Вправо
