![Trimble S8 [89/160] Для корректировки горизонтального положения лазерного пятна вставьте шестигранный ключ в юстировочный порт горизонтального указателя и поверните как показано на рис 4 5](/img/pdf.png)
Trimble S8 [89/160] Для корректировки горизонтального положения лазерного пятна вставьте шестигранный ключ в юстировочный порт горизонтального указателя и поверните как показано на рис 4 5
![Trimble S8 [89/160] Для корректировки горизонтального положения лазерного пятна вставьте шестигранный ключ в юстировочный порт горизонтального указателя и поверните как показано на рис 4 5](/views2/1302809/page89/bg59.png)
Установка 4
Руководство пользователя тахеометра Trimble серии S 69
Рис. 4.34. Юстировка вертикального положения

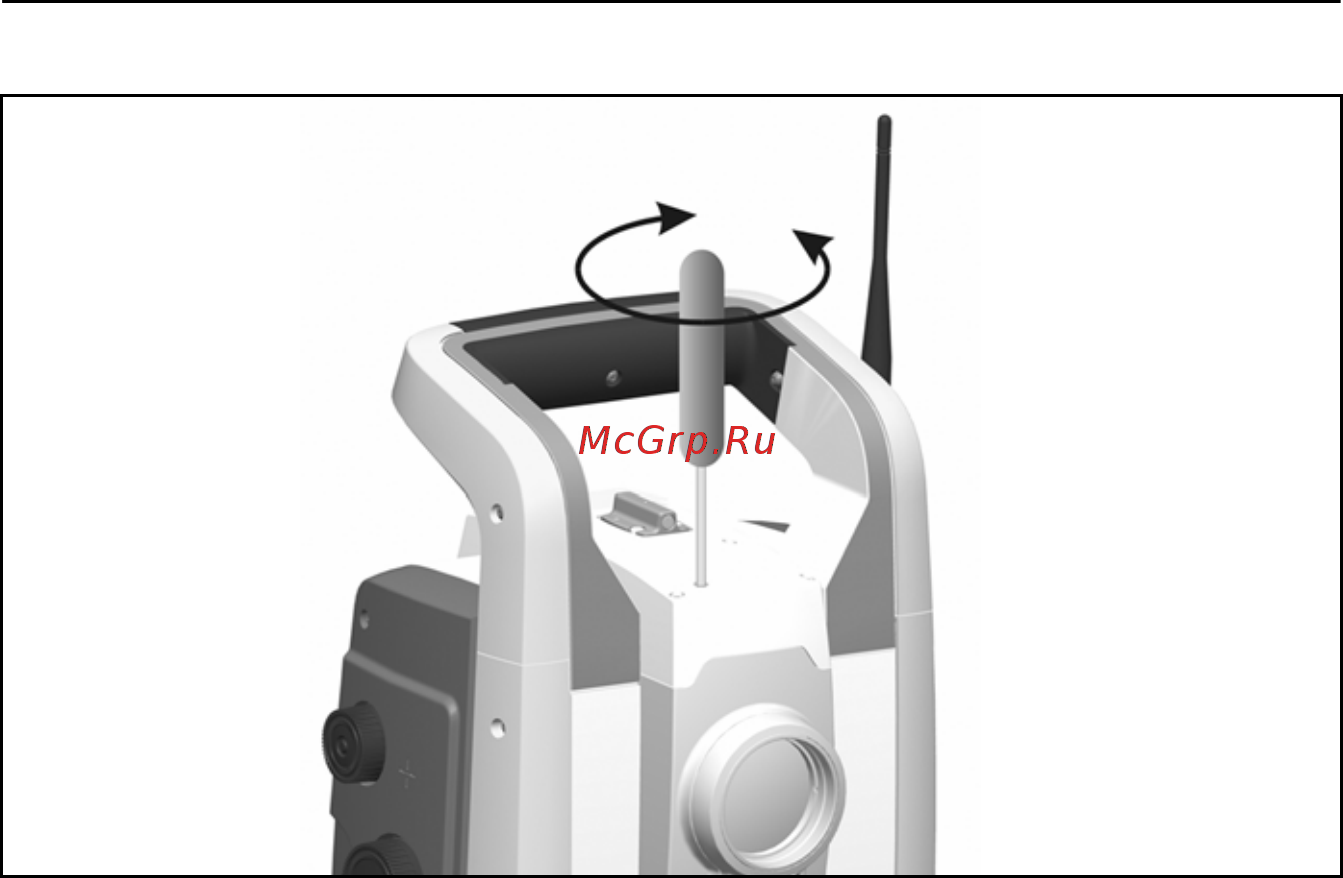

3. Для корректировки горизонтального положения лазерного пятна вставьте
шестигранный ключ в юстировочный порт горизонтального указателя и поверните,
как показано на Рис.4.35.
По часовой
Против часовой
стрелки = Вверх
стрелке = Вниз
