Trimble S8 [40/160] Калибровка батареи
![Trimble S8 [40/160] Калибровка батареи](/views2/1302809/page40/bg28.png)
3 Начало работы
20 Руководство пользователя тахеометра Trimble серии S

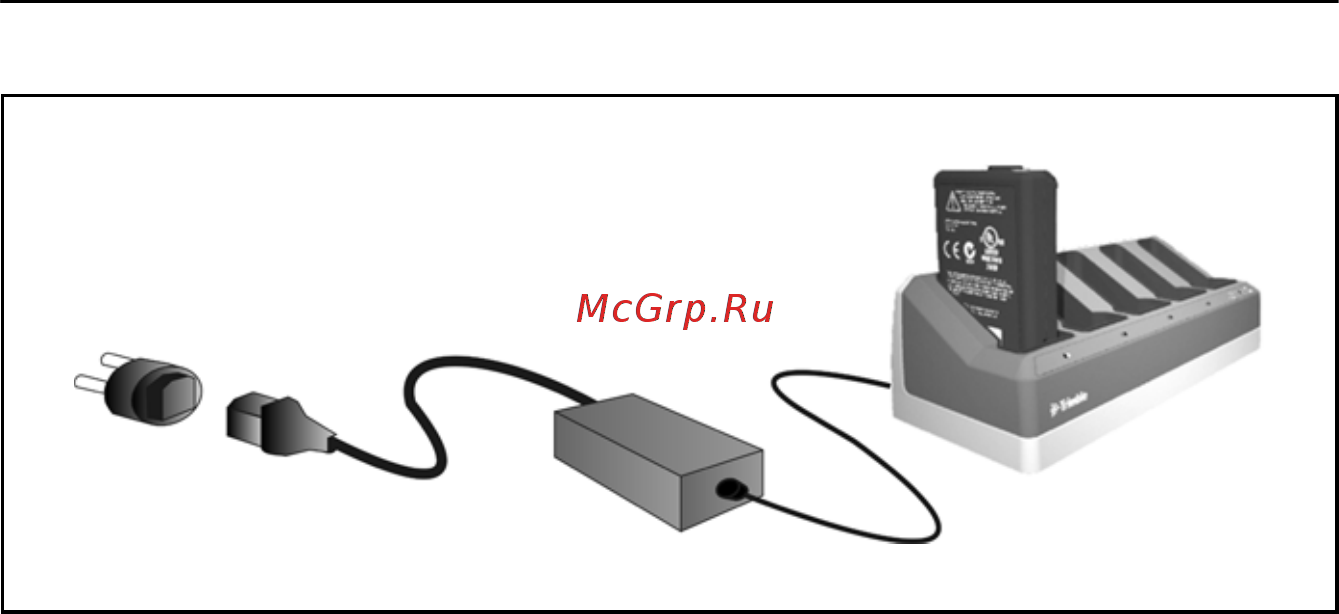

Рис. 3.10. Зарядное устройство
Зарядка батареи
1. Убедитесь, что вентиляционные отверстия на задней стороне зарядного устройства
не заблокированы.
2. Поместите зарядное устройство на твердую, плоскую и ровную поверхность,
чтобы обеспечить поток воздуха под зарядным устройством.
3. Для подачи питания на зарядное устройство используйте сетевой блок питания.
Зарядное устройство сканирует отсеки для батареи. На сканируемом отсеке мигает
зеленый индикатор.
4. Поместите батарею в один из отсеков. Описание сигналов светодиодных
индикаторов см. на стр. 22.
5. Зарядка батареи занимает приблизительно 3 часа при комнатной температуре. При
зарядке нескольких батарей в батарейном отсеке батареи будут заряжаться
последовательно слева направо.
Оставьте сильно разряженную батарею или батарею после замыкания на ночь в
зарядном устройстве, чтобы попытаться восстановить батарею. Замкнутая батарея
обычно восстанавливается после сканирования отсека. Если желтый индикатор
выключен, батарея восстановлена. Ес
ли желтый индикатор продолжает светиться,
батарея более непригодна к использованию и ее необходимо заменить.
Калибровка батареи 30.1
Зарядите батарею, как описано выше. Убедитесь, что вентиляционные отверстия с
задней стороны зарядного устройства не заблокированы, а зарядное устройство
находится на плоской и ровной поверхности.
При мигании желтого индикатора отсека необходимо откалибровать батарею,
находящуюся в данном отсеке.
Блок питания
Через специальный
переходник к местной
Вход
электросети
напржния
постоянного
тока
