Батарея, прошедшая 20 последовательных неполных циклов зарядки-разрядки, требует
калибровки и вызовет срабатывание индикатора, сигнализирующего о необходимости
калибровки. Полный цикл зарядки-разрядки определяется как цикл, при котором
используется более 90% емкости батареи. Для батареи требуется калибровка в случае
ошибочных показаний индикатора заряда (счетчика емкости) в батарее более чем на
8%. Батарею все еще безопасно ис
пользовать, но индикатор заряда может выдавать
неточные показания, что может сократить срок службы батареи в полевых условиях.
Использование всей емкости батареи перед зарядкой приведет к сбросу индикатора.
Зарядное устройство также может выполнить цикл калибровки.
Калибровка батареи
1. Нажмите кнопку калибровки на задней панели зарядного устройства. Загорятся
желтые индикаторы, а все зеленые индикаторы начнут мигать. Отпустите кнопку
калибровки. См. рис.3.11
В режиме калибровки зарядное устройство разряжает батарею, для которой требуется
калибровка, а затем заряжает ее.
Калибровка одной батареи занимает около 24 часов. Калибровка пяти батарей занимает
около 60 часов. Компания Trimble рекомендует выполнять калибровку батареи или
батарей в выходные дни.
C
Внимание. Нижняя часть зарядного устройства нагревается во время
калибровки. Не дотрагивайтесь до нижней панели.
2. При повторном нажатии кнопки калибровки во время калибровки произойдет
отмена калибровки. Для получения необходимого результата цикл калибровки
должен быть непрерывным.

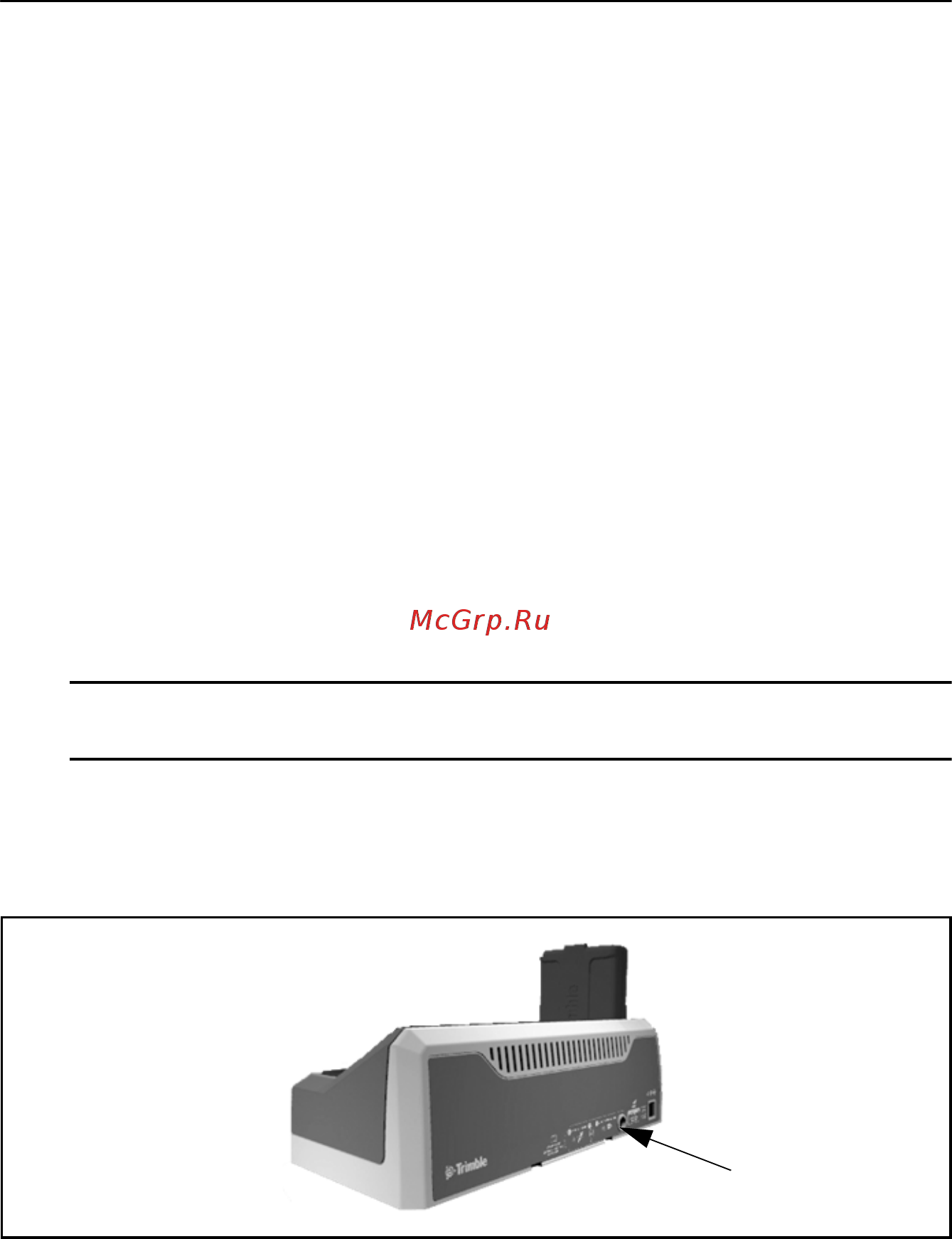

Рис. 3.11. Кнопка калибровки на зарядном устройстве
Кнопка
калибровки
