Установка 4
Руководство пользователя тахеометра Trimble серии S 51
Опорный ГУ 40.1
1. Нажмите A для прокрутки к пункту Опорный ГУ, затем нажмите C.
2. Наведите инструмент в положении круга 2 на цель, затем нажмите кнопку ввода
C для настройки или кнопку b для отмены.
Поскольку инструмент наводится на опорную цель при круге 2 во время установки
опорного ГУ, горизонтальный круг инструмента будет установлен на 180 градусов или
200 град. Это приведет к установке значения опорного ГУ, равного 0 градусов или град
при круге 1.
Отобразится меню Настройка.
Меню юстировки 40.1
В меню Юстировка содержатся все процедуры коллимации и калибровки
инструмента.

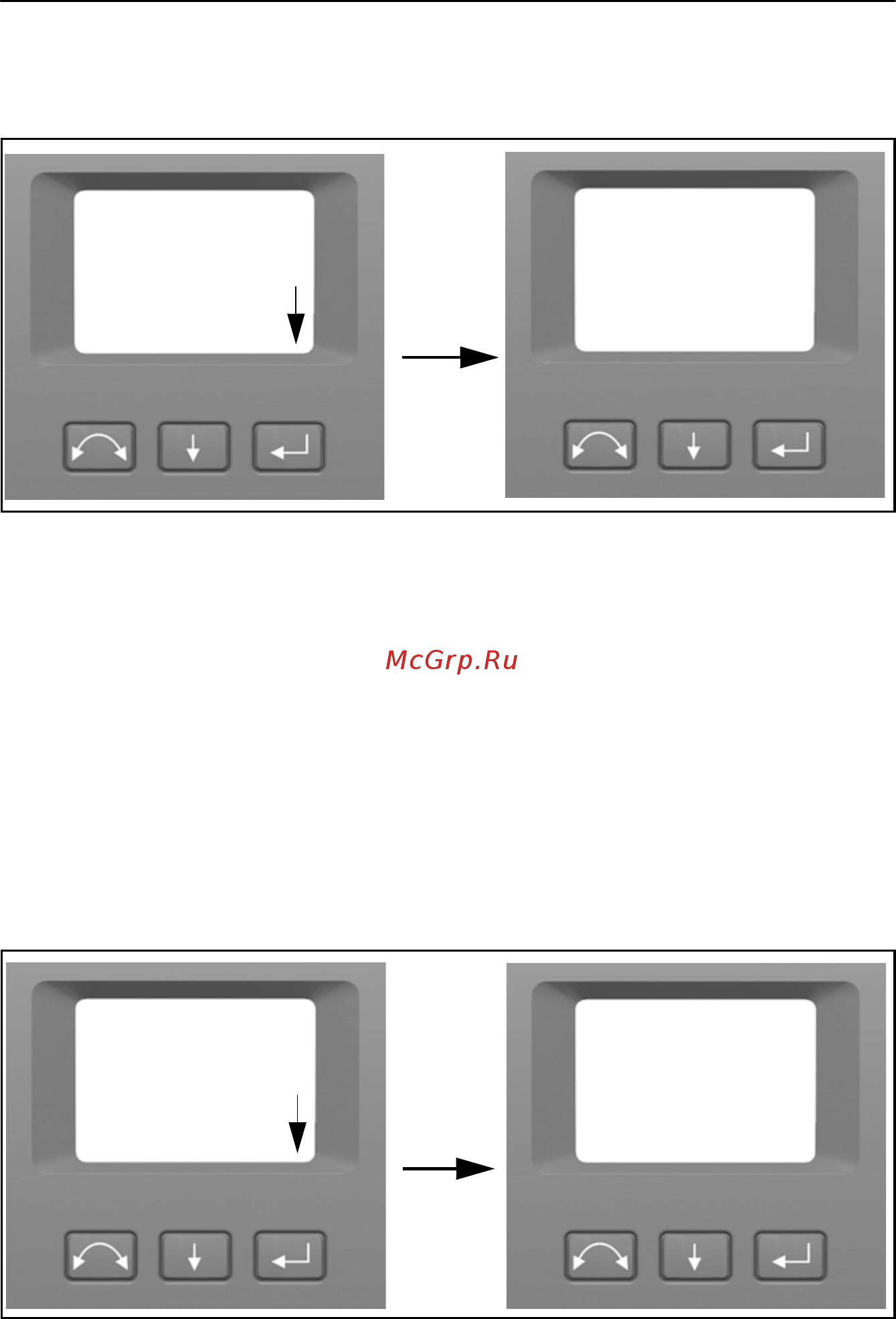

• Нажмите A для прокрутки к пункту Юстировка, затем нажмите C.
Наведение на цель
C
Отмена
OK
- Настройка -
>>
Настр. радиомодема
Опорный ГУ
Настр. Bluetooth
Выход (к уровню)
Юстировка
-Юстировка-
Коллим. устр. слеж.
Коллим. ГУ / ВУ
Калибр. компенс.
Лазерный указатель
Назад…
>>
C
- Настройка -
>>
Настр. радиомодема
Опорный ГУ
Настр. Bluetooth
Выход (к уровню)
Юстировка
