Установка 4
Руководство пользователя тахеометра Trimble серии S 57
Поскольку наблюдения выполняются на первом круге (при круге 1 или круге 2),
угловые значения сохраняются и показания счетчика увеличиваются. Когда на
каждом круге было сделано одно или более наблюдений и число наблюдений на
каждом круге одинаково, программа вычисляет и отображает новые значения
вертикальной и горизонтальной коллимации.
4. Нажмите A для прокрутки к одному из следующих пунктов:
– Коллимация горизонтальной оси. Затем нажмите C, чтобы
продолжить коллимацию горизонтальной оси вращения.
–
Сохранить поправку. Затем нажмите C, чтобы принять и сохранить
новые значения коллимации.
– Отмена. Затем нажмите C для возврата к меню Юстировка.
Выберите Коллимация горизонтальной оси, чтобы продолжить коллимацию
наклона горизонтальной оси вращения.
5. Нажмите A для прокрутки к пункту Коллимация горизонтальной оси.
Затем нажмите C для продолжения поверки наклона горизонтальной оси
вращения трубы.

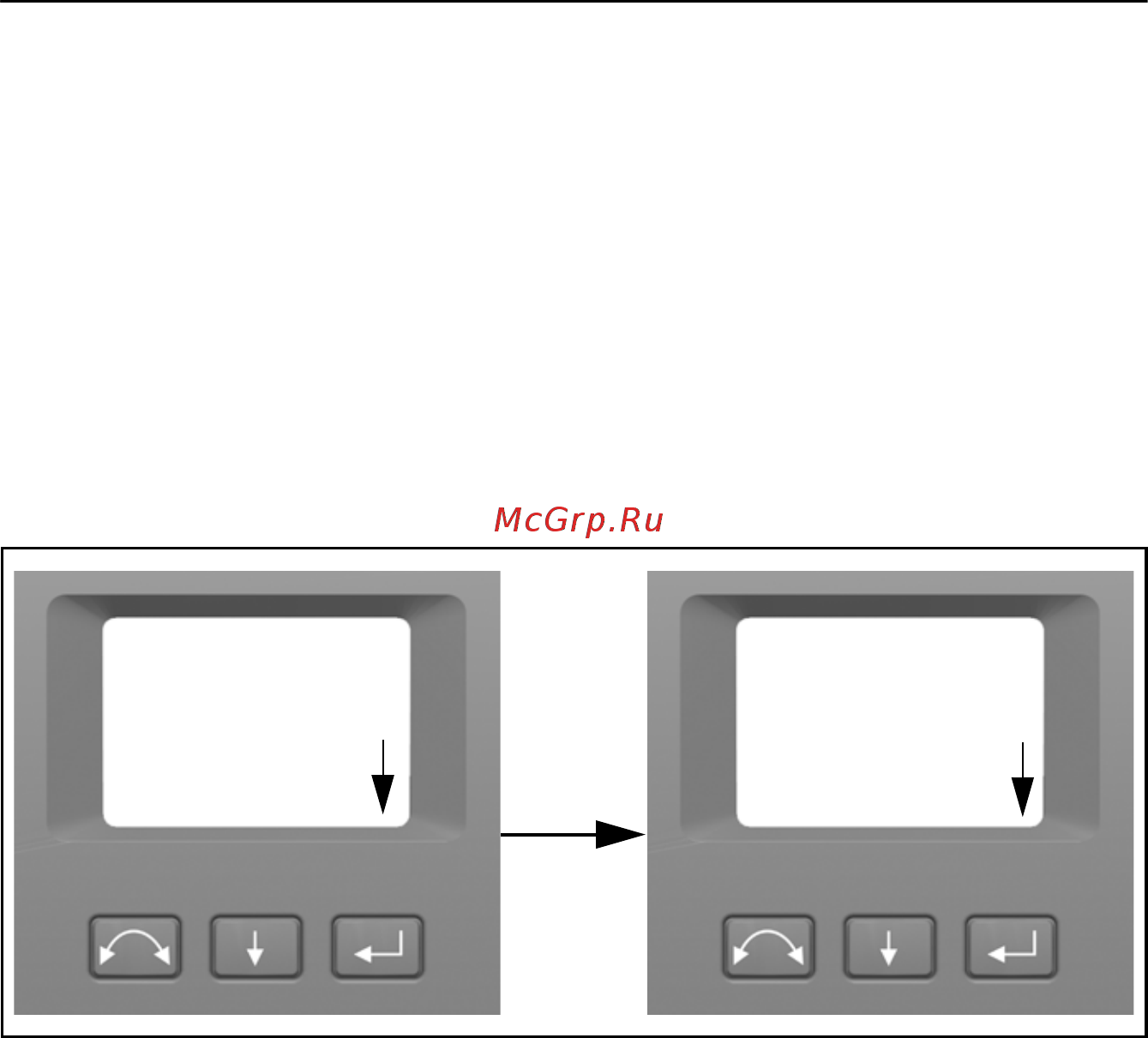

Набл. при круге 1: 5
Новое наблюд.
Смена круга
Набл. при круге 2: 5
>>
ГУ: 0.0010
ВУ: 0.0012
-Текущие значения-
Коллим. гор. оси
>>
Сохранить поправку
