4 Установка
78 Руководство пользователя тахеометра Trimble серии S

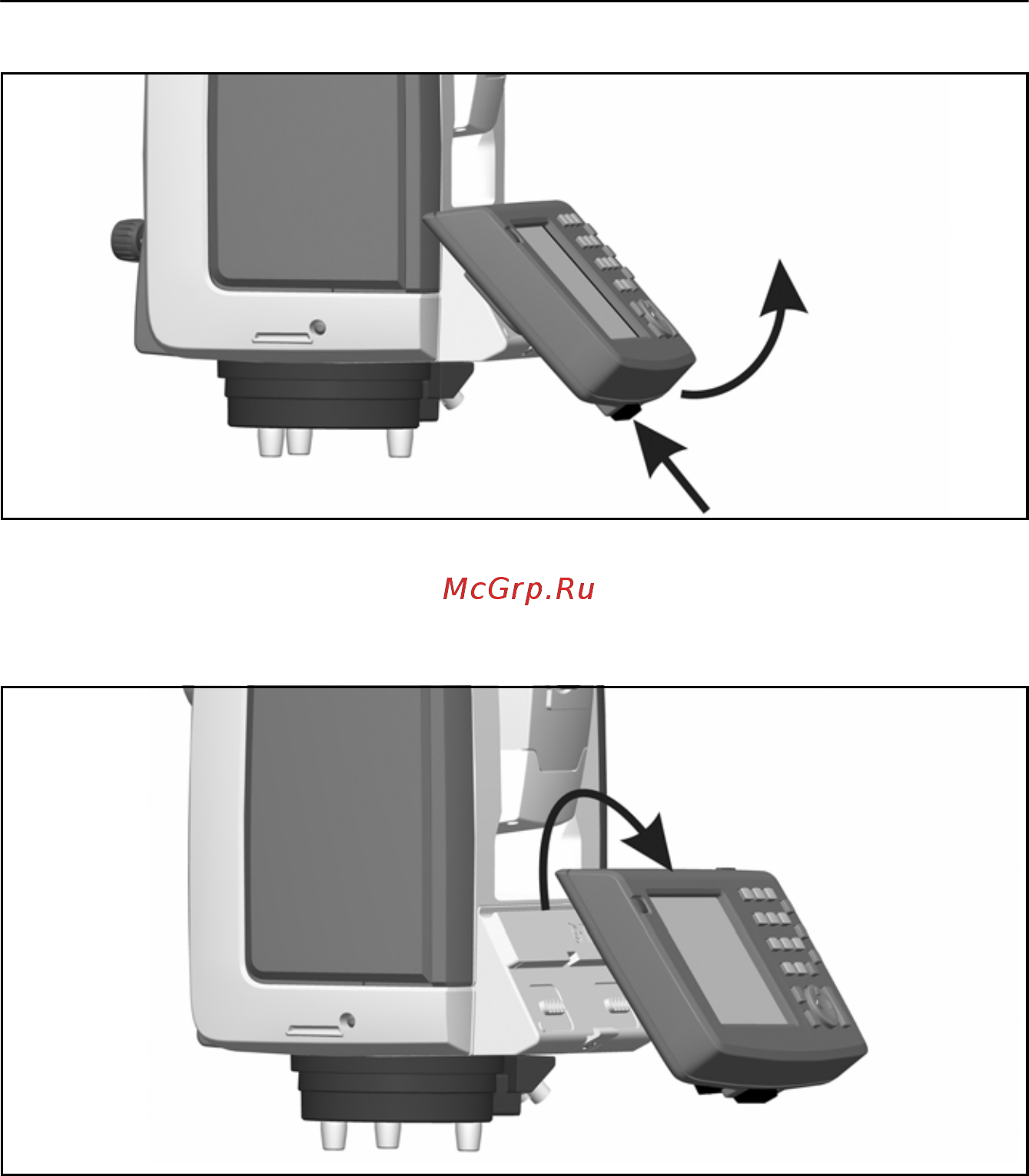

Рис. 4.41. Отсоединение контроллера Trimble CU
3. Снимите верхнюю часть контроллера Trimble CU с верхней кромки крепления
контроллера и снимите контроллер с инструмента, Рис.4.42
Рис. 4.42. Отсоединение контроллера Trimble CU
Нажмите для
1
2
разблокирования
