Trimble S8 [51/160] Оптический центрир
![Trimble S8 [51/160] Оптический центрир](/views2/1302809/page51/bg33.png)
Начало работы 3
Руководство пользователя тахеометра Trimble серии S 31
Оптический центрир 31.3
Инструмент оснащен oптическим центриром с двукратным увеличением и дальностью
фокусировки от 0,5 м до бесконечности. Инструмент можно расположить с точностью
0,5 мм при высоте в 1,5 м над точкой стояния.
.

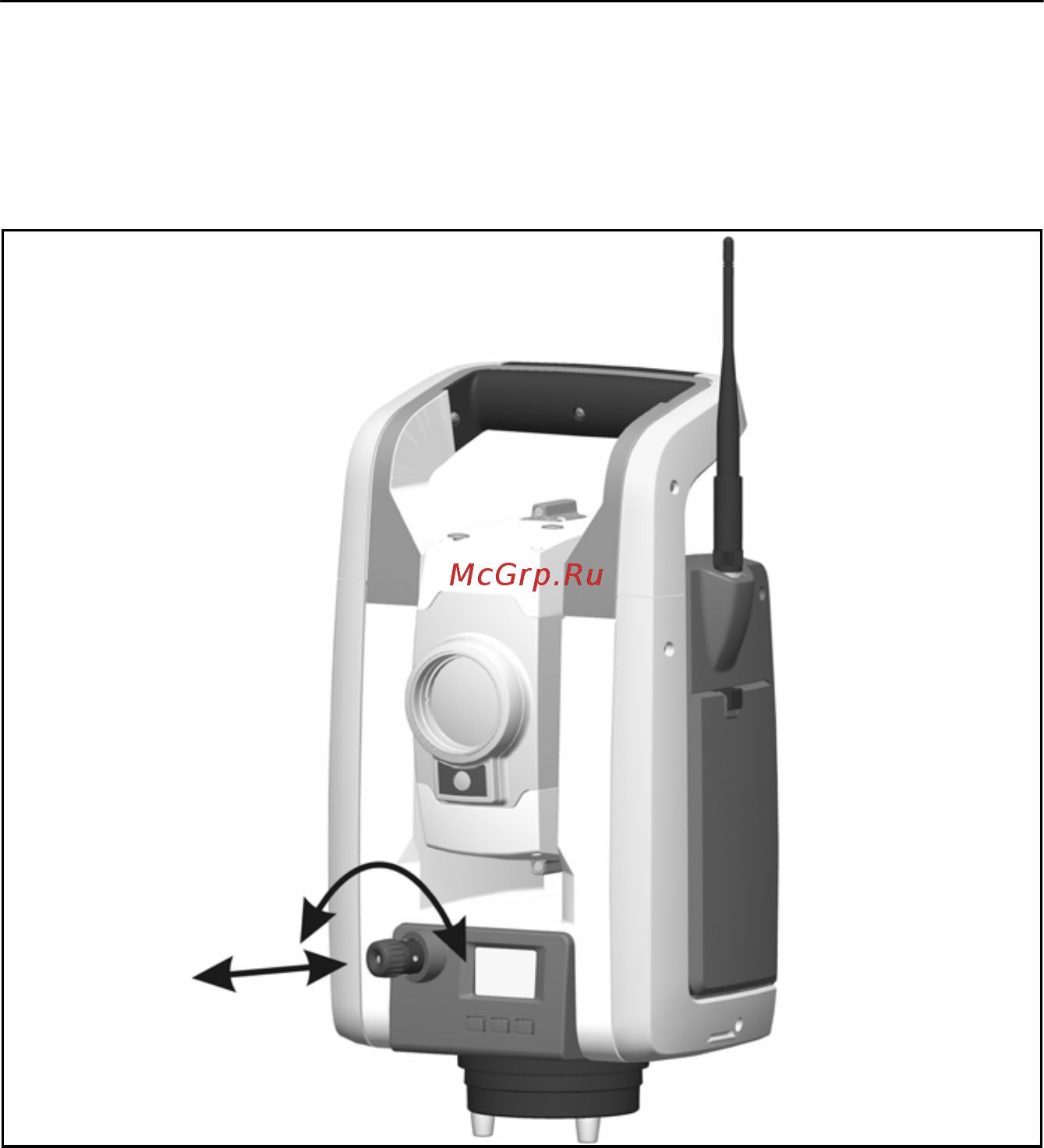

Рис. 3.19. Оптический центрир
Как показано на рис. 3.19:
• Для фокусировки визирных нитей поверните окуляр.
• Для фокусировки оптического центрира на землю задвиньте или выдвиньте
оптический центрир.
См. Юстировка оптического центрира на стр. 73 для получения более подробной
информации о настройке оптического центрира.
