Указания по технике безопасности
Транспортировка и установка
14
099-000117-EW508
26.11.2012

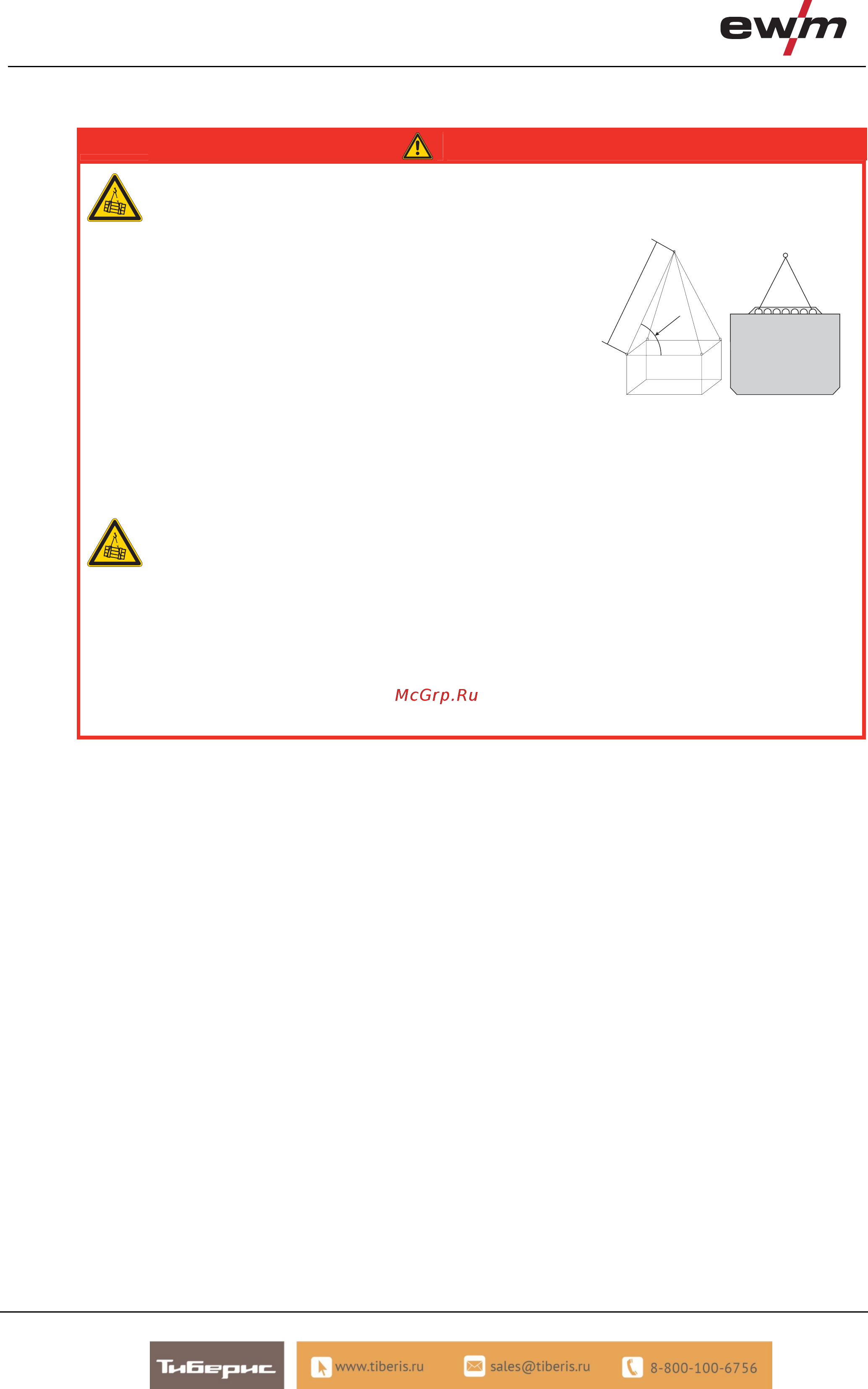

2.4.1 Перемещение краном
ОПАСНОСТЬ
При поднятии краном существует опасность получения травм!
При поднятии краном персонал может быть серьезно травмирован из-за падающих устройств или
навешиваемых деталей.
• Транспортировать одновременно за все крановые серьги
(см. рис. Схема поднятия краном)!
• Обеспечить равномерное распределение нагрузки!
Использовать исключительно цепи или тросы одинаковой
длины!
• Соблюдать схему поднятия краном (см. рисунок)!
• Удалить все без исключения дополнительные
принадлежности
(например, баллоны защитного газа, ящики с инструментом,
устройства подачи проволоки и др.)!
• Избегать
подня
тия и опускания аппарата рывками!
• Необходимо применять только скобы и крюки, рассчитанные
на вес поднимаемого груза!
min. 1 mmin.
1
m
75 °
Рис. Схема поднятия краном
Опасность получения травм при использовании несоответствующих рым-болтов!
При ненадлежащем использовании рым-болтов или использовании несоответствующих рым-
болтов возможно нанесение тяжелых травм людям вследствие падения аппаратов или навесных
компонентов!
• Рым-болты должны быть закручены полностью!
• Рым-болты должны ровно и всей площадью ложиться на поверхность прилегания!
• Перед использованием следует
проверять надеж
ность закрепления рым-болтов и наличие видимых
повреждений (коррозия, деформация)!
• Запрещается использовать или ввинчивать поврежденные рым-болты!
• Рым-болты не должны подвергаться боковым нагрузкам!
