Конструкция и функционирование
Меню и подменю системы управления аппаратом
70
099-000117-EW508
26.11.2012
5.14 Меню и подменю системы управления аппаратом
5.14.1 Прямые меню (параметры в прямом доступе)
Функции, параметры и их значения, которые можно выбрать в прямом доступе, например, однократным нажатием
клавиши.
5.14.2 Экспертное меню (ВИГ)
Экспертное меню содержит функции и параметры, которые нельзя настроить непосредственно в системе управления
аппарата, или которые не требуют регулярной настройки.

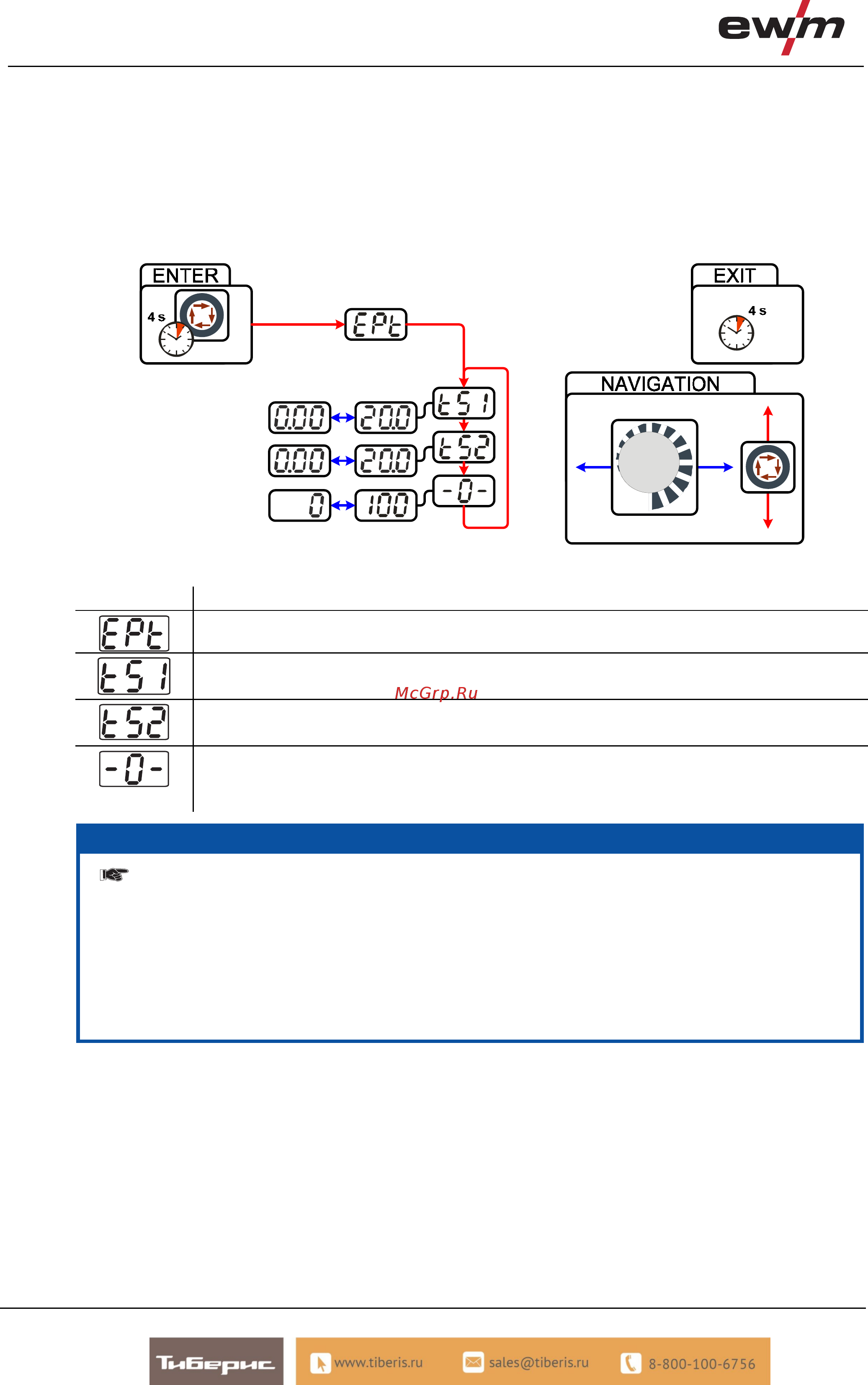

Рисунок 5-31
Индикация Настройка/Выбор
Экспертное меню
Значение времени спада тока tS1 (переход от основного тока к уменьшенному току)
Настройка: от 0,00 с до 20,0 с (заводская настройка 0,01 с)
Значение времени спада тока tS2 (переход от уменьшенного тока к основному току)
Настройка: от 0,00 с до 20,0 с (заводская настройка 0,01 с)
Параметр activArc
Параметр, настраиваемый дополнительно после активации сварки ВИГ activArc. Отображение
дисплея = заводская настройка).
УКАЗАНИЕ
ENTER (вход в меню)
• Нажмите кнопку "Параметры сварки" и удерживайте ее 4 с.
Навигация в меню
• Выбор параметров осуществляется путем нажатия кнопки "Параметры сварки".
• Для настройки или изменения параметров следует поворачивать ручку потенциометра "Настройка
параметров сварки".
EXIT (выход из меню)
• Через 4 с аппарат автоматически переходит в состояние готовности к работе.
