Ewm Tetrix 551 Comfort FW [68/87] Конструкция и функционирование
![Ewm Tetrix 551 Comfort FW [68/87] Конструкция и функционирование](/views2/1304616/page68/bg44.png)
Конструкция и функционирование
Дополнительные настройки
68
099-000117-EW508
26.11.2012
5.13.4 Отображение сварочного тока (стартовый, уменьшенный, конечный ток и ток горячего
старта)
Сварочные токи старта, снижения и завершения (экспертное меню) могут отражаться на дисплее аппарата в виде
процентов (заводская установка) или в абсолютных значениях.
l
0

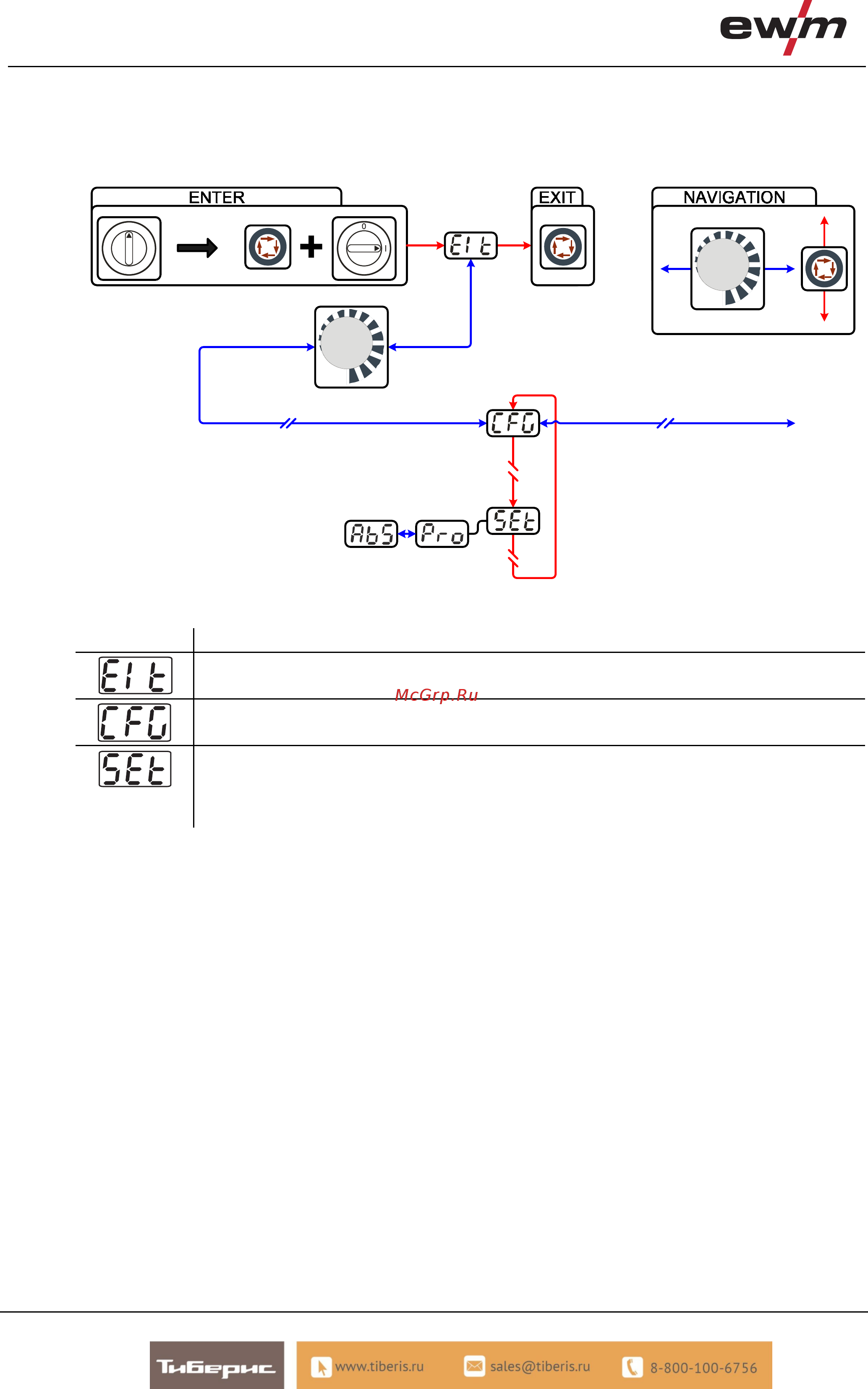

Рисунок 5-29
Индикация Настройка/Выбор
Выйти из меню
Выход (Exit)
Конфигурация аппарата
Настройки функций аппарата и индикации параметров
Отображение сварочного тока (стартовый, уменьшенный, конечный ток и ток горячего старта)
• Pro = индикация сварочного тока в процентах в зависимости от основного тока (заводская
настройка)
• Abs = абсолютная индикация сварочного тока
