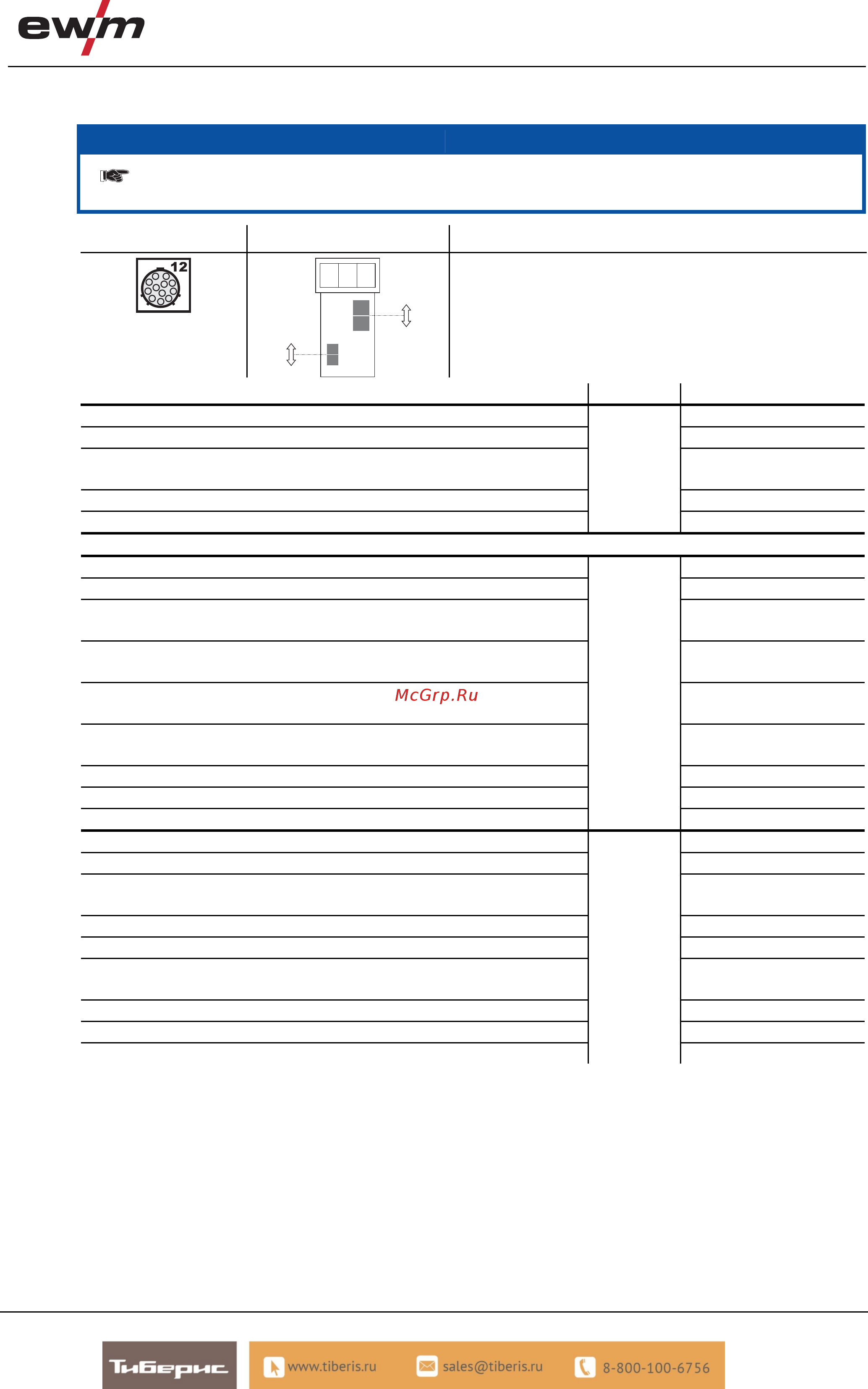

Ewm Tetrix 551 Comfort FW [55/87] Конструкция и функционирование
![Ewm Tetrix 401 Comfort FW [55/87] Конструкция и функционирование](/views2/1304616/page55/bg37.png)
Конструкция и функционирование
Сварка ВИГ
099-000117-EW508
26.11.2012
55
5.8.14.4 Горелка RETOX TIG (12-контактная)
УКАЗАНИЕ
Для применения с горелками данного типа сварочный аппарат должен быть дополнительно
оборудован 12-контактной розеткой "ON 12POL RETOX TIG"!
Рисунок Элементы управления Условные обозначения
888
BRT 1
BRT 3
BRT 4
BRT 2
BRT = Кнопка горелки
Функции Режим Элементы управления
Включение/выключение сварочного тока Кнопка горелки 1
Уменьшенный ток Кнопка горелки 2
Уменьшенный ток (функция кратковременного нажатия)
Кратковременно нажать
кнопку 1 горелки
Повышение сварочного тока (функция нарастания) Кнопка горелки 3
Понижение сварочного тока (функция снижения)
1
(заводские
настройки)
Кнопка горелки 4
При данном типе горелки режимы 2 и 3 не используются и не рекомендуются.
Включение/выключение сварочного тока Кнопка горелки 1
Уменьшенный ток Кнопка горелки 2
Уменьшенный ток (функция кратковременного нажатия)
Кратковременно нажать
кнопку 1 горелки
Ступенчатое повышение сварочного тока
(см. раздел "Установка первого шага")
Кнопка горелки 3
Ступенчатое уменьшение сварочного тока
(см. раздел "Установка первого шага")
Кнопка горелки 4
Переключение между функцией Up-Down (увеличение/уменьшение
сварочного тока) и функцией переключения заданий.
Кратковременно нажать
кнопку 2 горелки
Увеличить номер задания Кнопка горелки 3
Уменьшить номер задания Кнопка горелки 4
Проверка газа
4
Кнопка горелки 2 (3 с)
Включение/выключение сварочного тока Кнопка горелки 1
Уменьшенный ток Кнопка горелки 2
Уменьшенный ток (функция кратковременного нажатия)
Кратковременно нажать
кнопку 1 горелки
Плавное повышение сварочного тока (функция нарастания) Кнопка горелки 3
Плавное понижение сварочного тока (функция снижения) Кнопка горелки 4
Переключение между функцией Up/Down (увеличение/уменьшение
сварочного тока) и функцией переключения заданий.
Кратковременно нажать
кнопку 2 горелки
Увеличить номер задания Кнопка горелки 3
Уменьшить номер задания Кнопка горелки 4
Проверка газа
6
Кнопка горелки 2 (3 с)
