Конструкция и функционирование
Сварка ВИГ
40
099-000117-EW508
26.11.2012

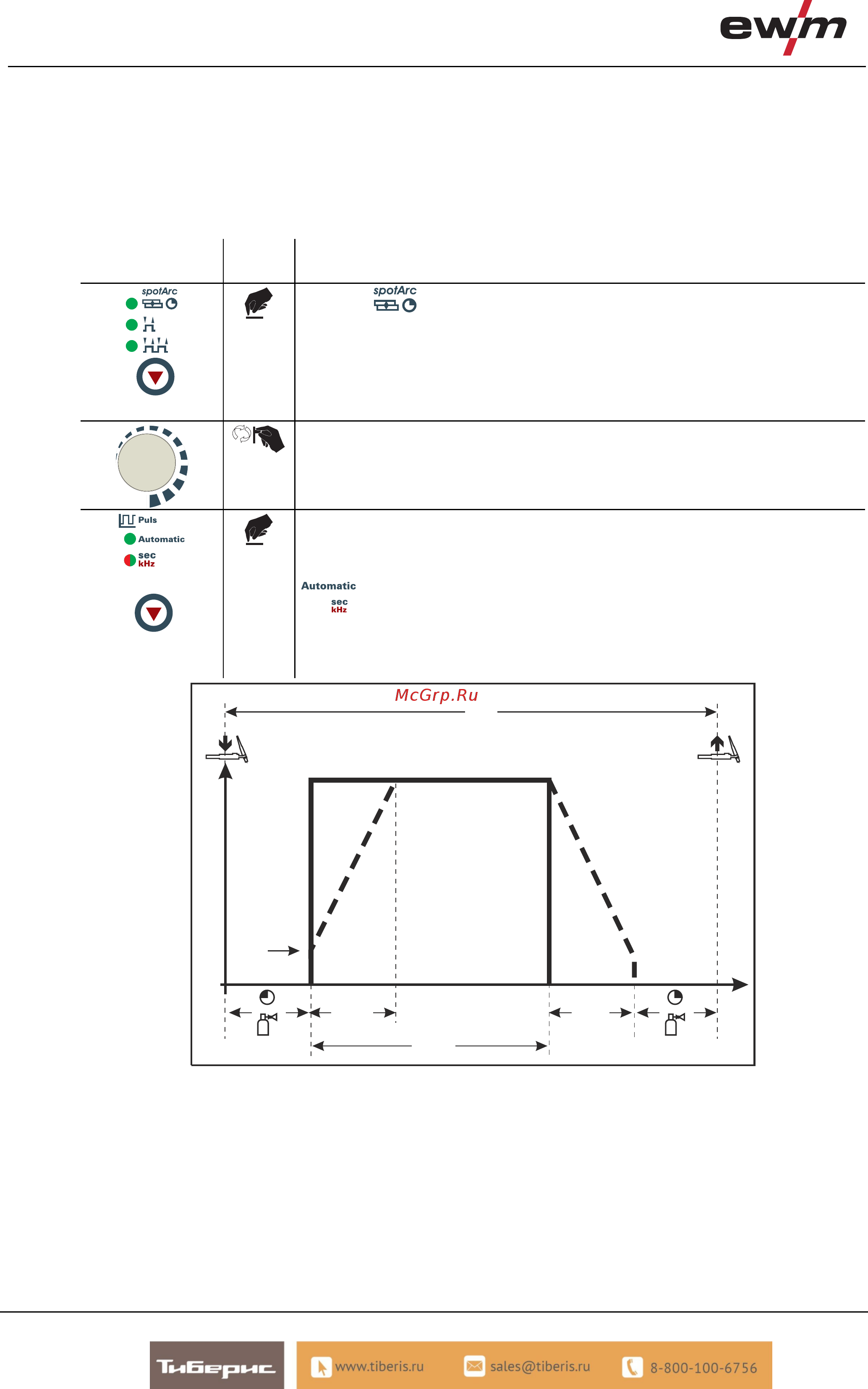

5.8.9.4 Сварка ВИГ spotArc
На заводе-изготовителе активируется функция ВИГ SpotArc с частотной автоматикой варианта импульсной сварки, так
как в этой комбинации достигается самый эффективный результат. Разумеется, пользователь может, в зависимости от
выбранного вида сварки, комбинировать функцию с другими вариантами импульсной сварки. Время импульса (t1) и
время паузы импульса (t2) могут задаваться независимо друг от
друга, одна
ко чтобы получить правильный результат,
время сварки точки (tP) должно быть значительно больше, чем время импульса.
Выбор и настройка сварки ВИГ spotArc
Элементы
управления
Действи
е
Результат
Индикатор
горит.
В течение ок. 4 секунд время сварки точки может быть настроено ручкой „Настройка
параметров сварки“. (Диапазон времени сварки точки 0,01 - 20,0 с)
Затем дисплей переключается на ток или напряжение. При неоднократном нажатии
кнопки дисплей снова переключается на параметр и может быть изменен ручкой.
Время сварки точки можно настроить в циклограмме.
Настроить время сварки точки "tP"
Метод ВИГ spotArc включается на заводе-изготовителе с вариантом импульсной
сварки "Автоматика Импульсная ВИГ". Пользователь может выбрать и другие
варианты импульсной сварки:
Автоматика Импульсная ВИГ (частота и баланс)
Импульсная сварка ВИГ со значениями времени, загорается зеленым
цветом
Быстрая импульсная сварки ВИГ DC с частотой и балансом, загорается
красным цветом
I
AMP
I
start
t P
t
Down
t
Up
t
1.
Рисунок 5-11
