Ewm Tetrix 551 Comfort FW [71/87] Конструкция и функционирование
![Ewm Tetrix 351 Comfort FW [71/87] Конструкция и функционирование](/views2/1304616/page71/bg47.png)
Конструкция и функционирование
Меню и подменю системы управления аппаратом
099-000117-EW508
26.11.2012
71

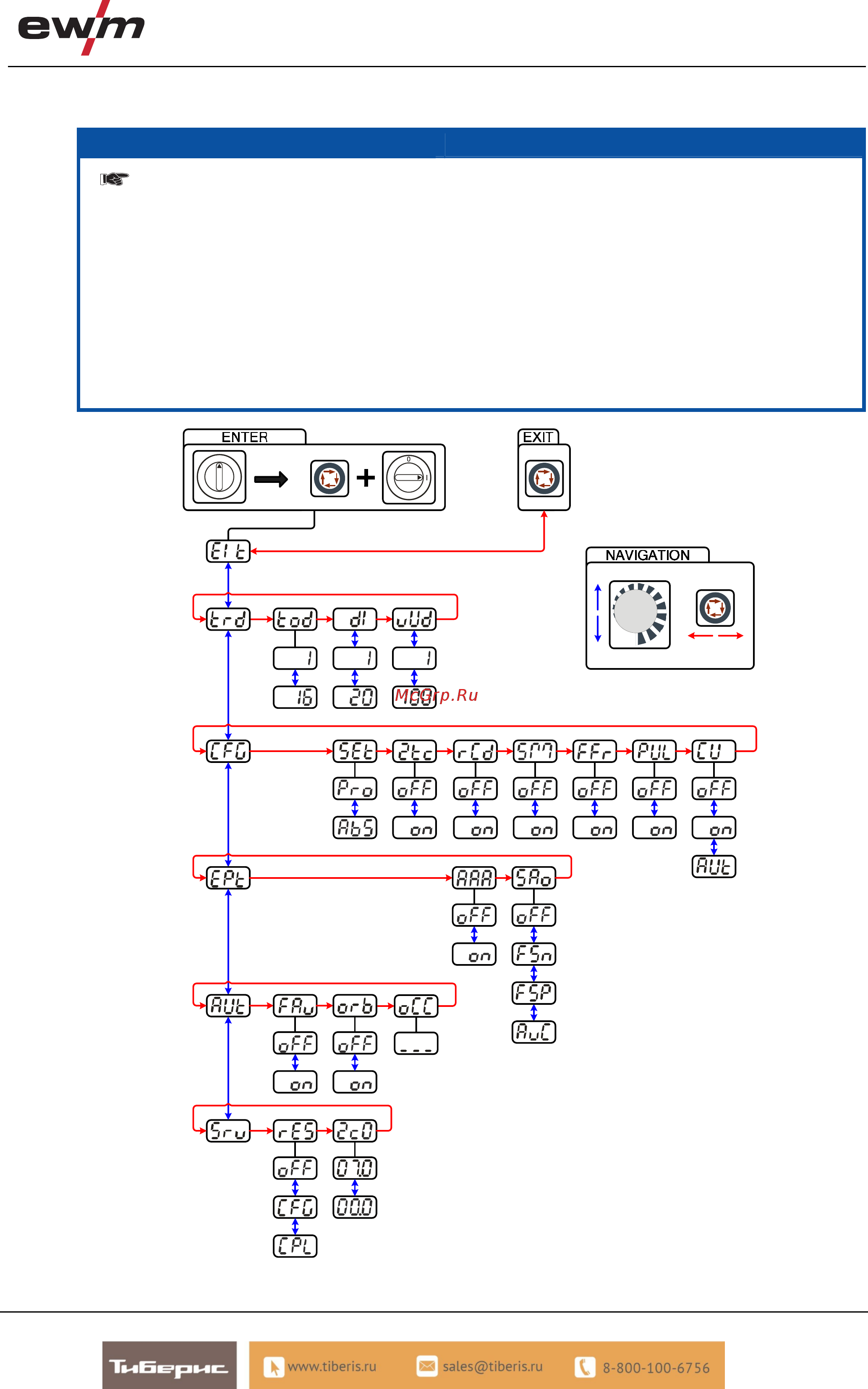

5.14.3 Меню конфигурации аппарата
УКАЗАНИЕ
ENTER (вход в меню)
• Выключить аппарат с помощью главного выключателя
• Удерживая кнопку "Параметры сварки", снова включить аппарат.
NAVIGATION (навигация в меню)
• Выбор параметров осуществляется путем нажатия кнопки "Параметры сварки".
• Для настройки или изменения параметров следует поворачивать ручку потенциометра "Настройка
параметров сварки".
EXIT (выход из меню)
• Выбрать пункт меню "EIt".
• Нажать
кн
опку "Параметры сварки" (настройки принимаются, аппарат переходит в состояние готовности к
работе).
l
0
Рисунок 5-32
