Конструкция и функционирование
Интерфейсы для автоматизации
64
099-000117-EW508
26.11.2012
5.12.2 Разъем для подключения дистанционного устройства, 19 контактов
A
B
L
F
C
D
E
T
S
V
K
U
J
R
H
M
N
P
G
6
6
7
4
3
2
2
1
10
5
9
11
12
8
10-100K
10V
I>0
0-10V
I (1V=100A)
SOLL
0-10V
0V
+15V (max. 75mA)
-15V (max. 25mA)
START / STOP AMP / AMP%
(PULS)
10-100K
A
B
C
N
P
R
S
T
U
V
D
E
F
G
H
J
K
L
M

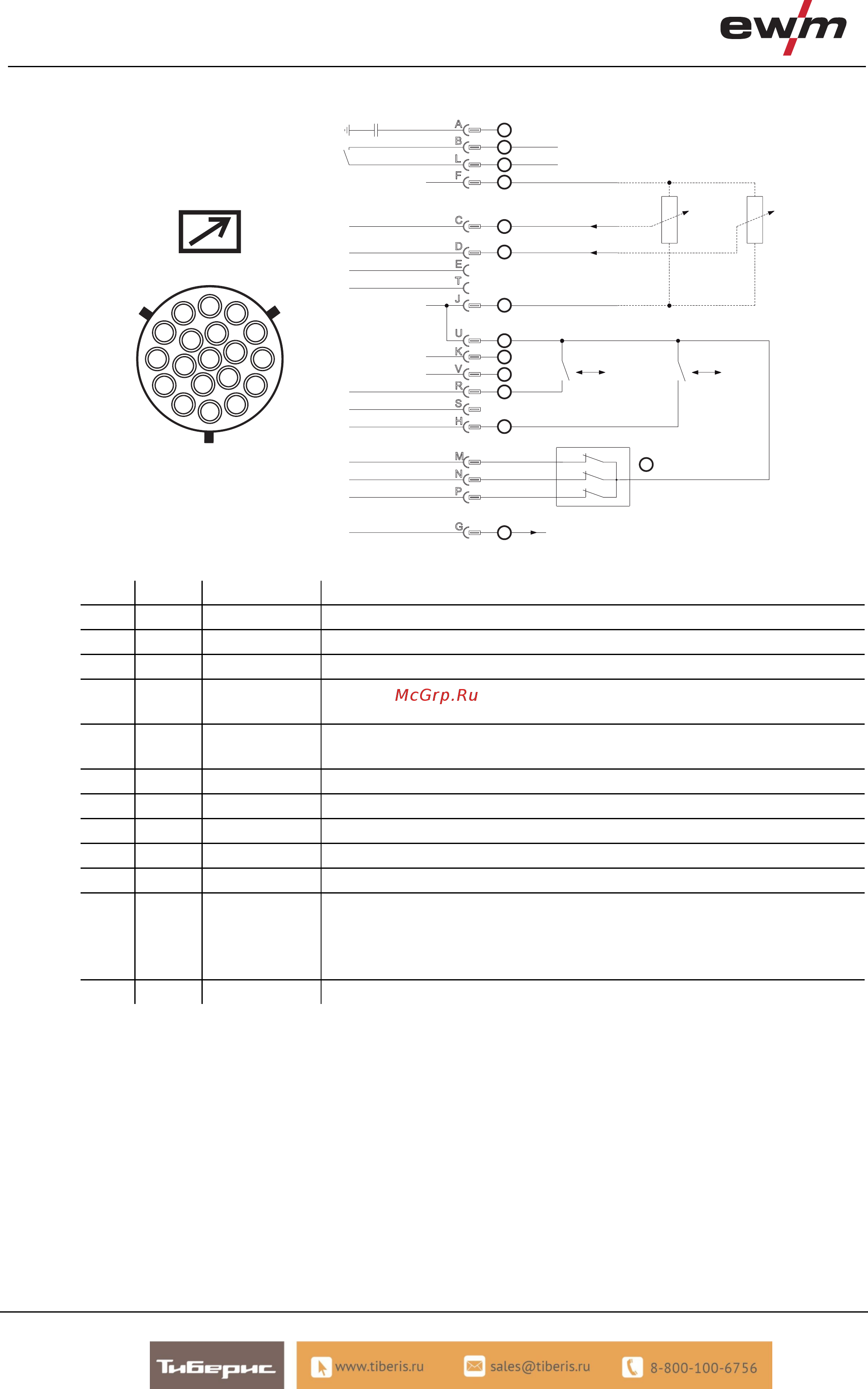

Рисунок 5-24
Поз. Контакт Форма сигнала Обозначение
1 A Выход Подключение экрана кабеля (PE)
2 B/L Выход Сигнал прохождения тока I>0, беспотенциальный (макс. +-15 В/100 мА)
3 F Выход Опорное напряжение для потенциометра 10 В (макс. 10 мA)
4 C Вход Заданное значение управляющего напряжения для основного тока, 0-10 В (0 В =
I
min
/10 В = I
max
)
5 D Вход Заданное значение управляющего напряжения для уменьшенного тока, 0-10 В (0
В = I
min
/10 В = I
max
)
6 J/U Выход Опорный потенциал, 0 В
7 K Выход Напряжение питания +15 В, макс. 75 мА
8 V Выход Напряжение питания -15 В, макс. 25 мА
9 R Вход Старт/стоп сварочного тока
10 H Вход Переключение основного или уменьшенного сварочного тока (пульсирование)
11 M/N/P Вход Активация заданного значения управляющего напряжения
Установить все три сигнала на опорный потенциал 0 В, чтобы активировать
внешнее заданное значение управляющего напряжения для основного или
уменьшенного тока.
12 G Выход Измеренное значение I
задан.
(1 В = 100 A)
