Ewm Tetrix 551 Comfort FW [60/87] Устройства дистанционного управления
![Ewm Tetrix 551 Comfort FW [60/87] Устройства дистанционного управления](/views2/1304616/page60/bg3c.png)
Конструкция и функционирование
Устройства дистанционного управления
60
099-000117-EW508
26.11.2012

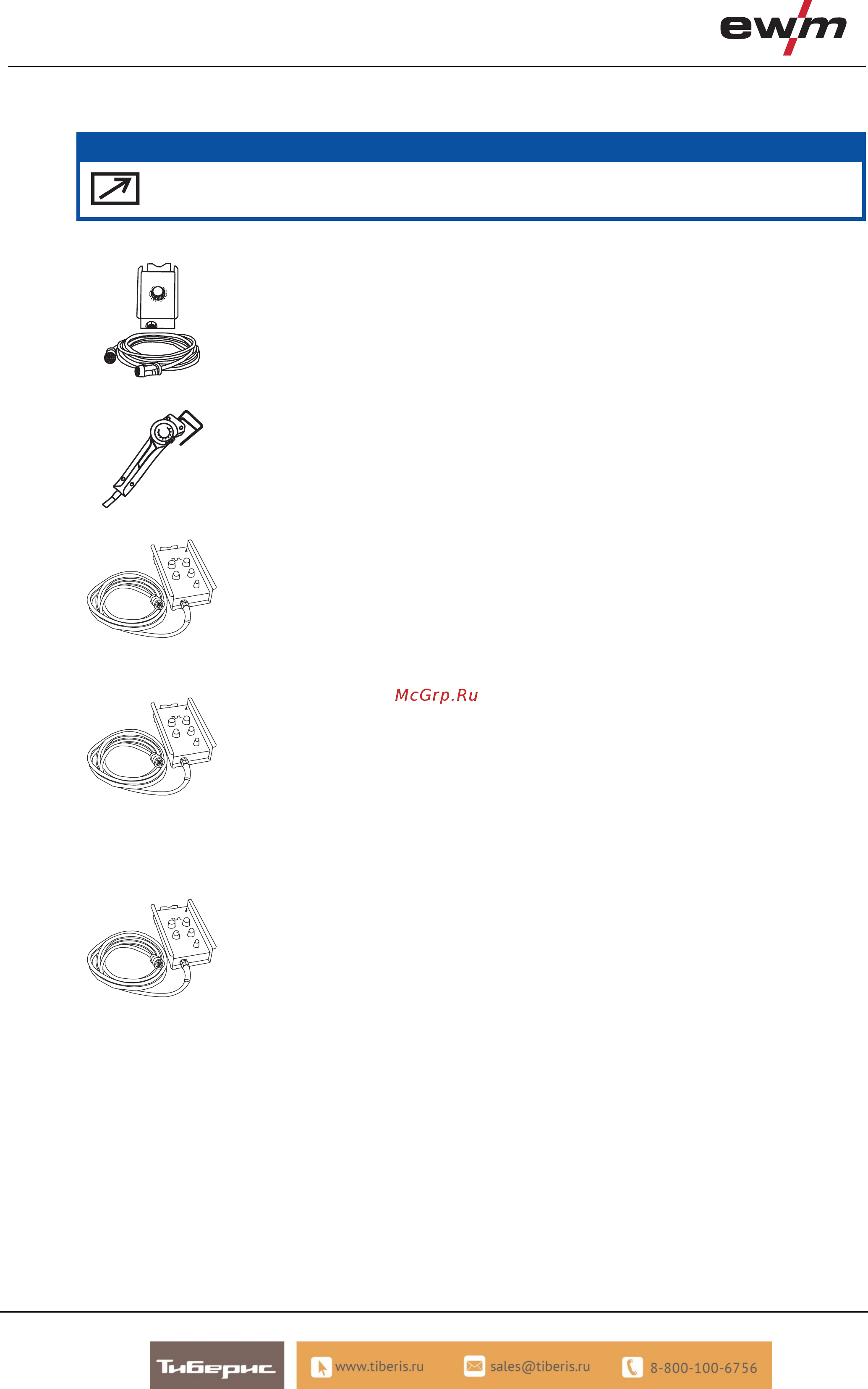

5.10 Устройства дистанционного управления
УКАЗАНИЕ
Вставить кабель управления дистанционного регулятора в гнездо 19-контактного разъема
дистанционного регулятора и зафиксировать его.
5.10.1 Ручное устройство дистанционного управления RT1 19POL
Функции
• Плавная регулировка сварочного тока (от 0% до 100%) в зависимости от предварительно
выбранного основного тока сварочного аппарата.
5.10.2 Ручной дистанционный регулятор RTG1 19-контактный
Функции
• Плавная регулировка сварочного тока (от 0 до 100 %) в зависимости от предварительно
выбранного основного тока сварочного аппарата.
5.10.3 Ручное устройство дистанционного управления RTP1 19POL
RTP2
Функции
• ВИГ/ручная сварка.
• Плавная регулировка сварочного тока (от 0% до 100%) в зависимости от предварительно
выбранного основного тока сварочного аппарата.
• Импульсный / Точечный / Нормальный
• Время импульса, точки и паузы имеет плавную регулировку.
5.10.4 Ручное устройство дистанционного управления RTP2 19POL
RTP2
Функции
• ВИГ/ручная сварка.
• Плавная регулировка сварочного тока (от 0% до 100%) в зависимости от предварительно
выбранного основного тока сварочного аппарата.
• Импульсный / Точечный / Нормальный
• Бесступенчатая регулировка частоты и времени точечной сварки.
• Грубая настройка тактовой частоты.
• Соотношения импульс-паузы (баланс) регулируется в диапазоне 10-90%.
5.10.5 Ручное устройство дистанционного управления RTP3 spotArc 19POL
RTP2
Функции
• ВИГ/ручная сварка.
• Бесступенчатая рег
у
лировка сварочного тока
(
от 0% до 10%
)
в зависимости от предварительно
выбранного главного тока сварочного аппарата.
• Импульсный / Точечный SpotArc / Нормальный
• Бесступенчатая регулировка частоты и времени точечной сварки.
• Грубая настройка тактовой частоты.
• Регулировка соотношения импульсов и пауз (баланс) от 10% до 90%.
