Конструкция и функционирование
Сварка ВИГ
099-000117-EW508
26.11.2012
37
5.8.9 Циклограммы / Режимы работы

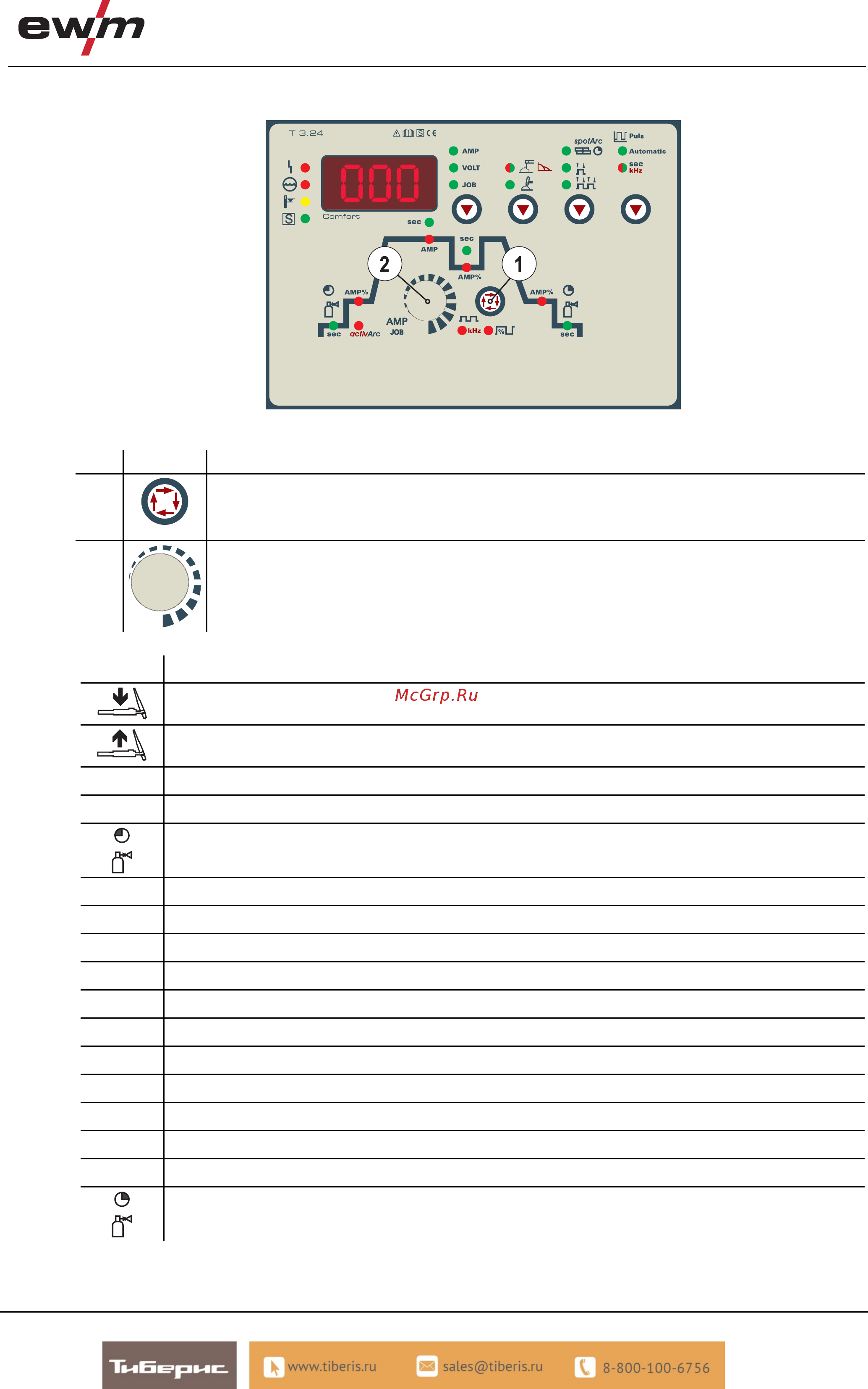

Рисунок 5-8
Поз. Символ Описание 0
1
Кнопка Выбор параметров сварки
С помощью этой кнопки осуществляется выбор параметров сварки в зависимости от выбранного
метода сварки и рабочего режима.
2
Ручка Настройка параметров сварки
Настройка всех параметров, как например, сварочного тока, толщины листа, времени
предварительной подачи газа и т.д.
5.8.9.1 Условные обозначения
Символ Значение
Нажать кнопку горелки 1
Отпустить кнопку горелки 1
I Ток
t Время
Предварительная подача газа до начала сварки
I
start
Стартовый ток
t
Up
Время нарастания тока
tP Время сварки точки
AMP Основной ток (от минимального до максимального значения)
AMP% Уменьшенный ток (0% - 100% AMP)
t1 Длительность сварочного импульса
t2 Длительность паузы между импульсами
ts1 Импульсная сварка ВИГ: Время изменения от основного тока (AMP) до уменьшенного тока (AMP%)
ts2 Импульсная сварка ВИГ: Время изменения от уменьшенного тока (AMP%) до основного тока (AMP)
t
Down
Время спада тока
I
end
Ток заварки кратера
Продувка газом после окончания сварки
