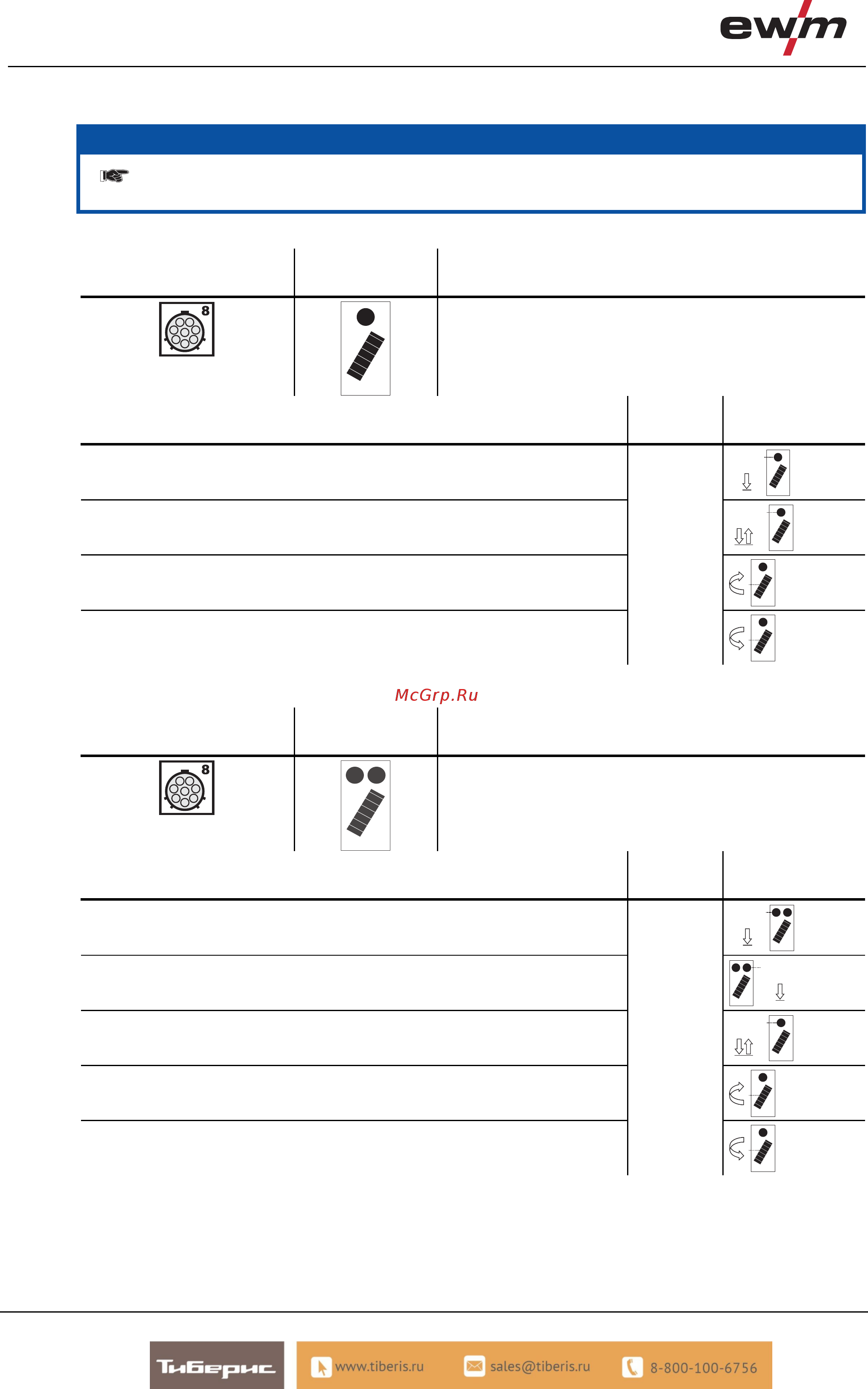

![Ewm Tetrix 551 Comfort FW [54/87] Конструкция и функционирование](/img/pdf.png)
Ewm Tetrix 551 Comfort FW [54/87] Конструкция и функционирование
![Ewm Tetrix 451 Comfort FW [54/87] Конструкция и функционирование](/views2/1304616/page54/bg36.png)
Конструкция и функционирование
Сварка ВИГ
54
099-000117-EW508
26.11.2012
5.8.14.3 Горелка с потенциометром (8 контактов)
УКАЗАНИЕ
Сварочный аппарат должен быть настроен для работы с горелкой с потенциометром (см. раздел
«Конфигурация горелки ВИГ с потенциометром».)
Горелка с потенциометром с одной кнопкой
Рисунок Органы
управления
Условные обозначения
Кнопка 1 = Кнопка 1 сварочной горелки
Функции Режим Органы
управления
Включение/выключение сварочного тока
BRT 1
Уменьшенный ток (режим кратковременного нажатия)
BRT 1
Плавное повышение сварочного тока
Плавное понижение сварочного тока
3
Горелка с потенциометром и двумя кнопками
Рисунок Органы
управления
Условные обозначения
Кнопка 1 = Кнопка 1 сварочной горелки
Кнопка 2 = Кнопка 2 сварочной горелки
Функции Режим Органы
управления
Включение/выключение сварочного тока
BRT 1
Уменьшенный ток
BRT 2
Уменьшенный ток (режим кратковременного нажатия)
BRT 1
Плавное повышение сварочного тока
Плавное понижение сварочного тока
3
