Конструкция и функционирование
Сварка ВИГ
42
099-000117-EW508
26.11.2012
5.8.9.5 Spotmatic
Дуга зажигается полностью автоматически без нажатия кнопки горелки, а только в результате прикосновения конца
электрода к заготовке. Полностью воспроизводимые точки прихваток можно задать без вольфрамовых включений.
УКАЗАНИЕ
Выбор и настройка осуществляются так же, как в режиме spotArc (см. главу ВИГ-spotArc).

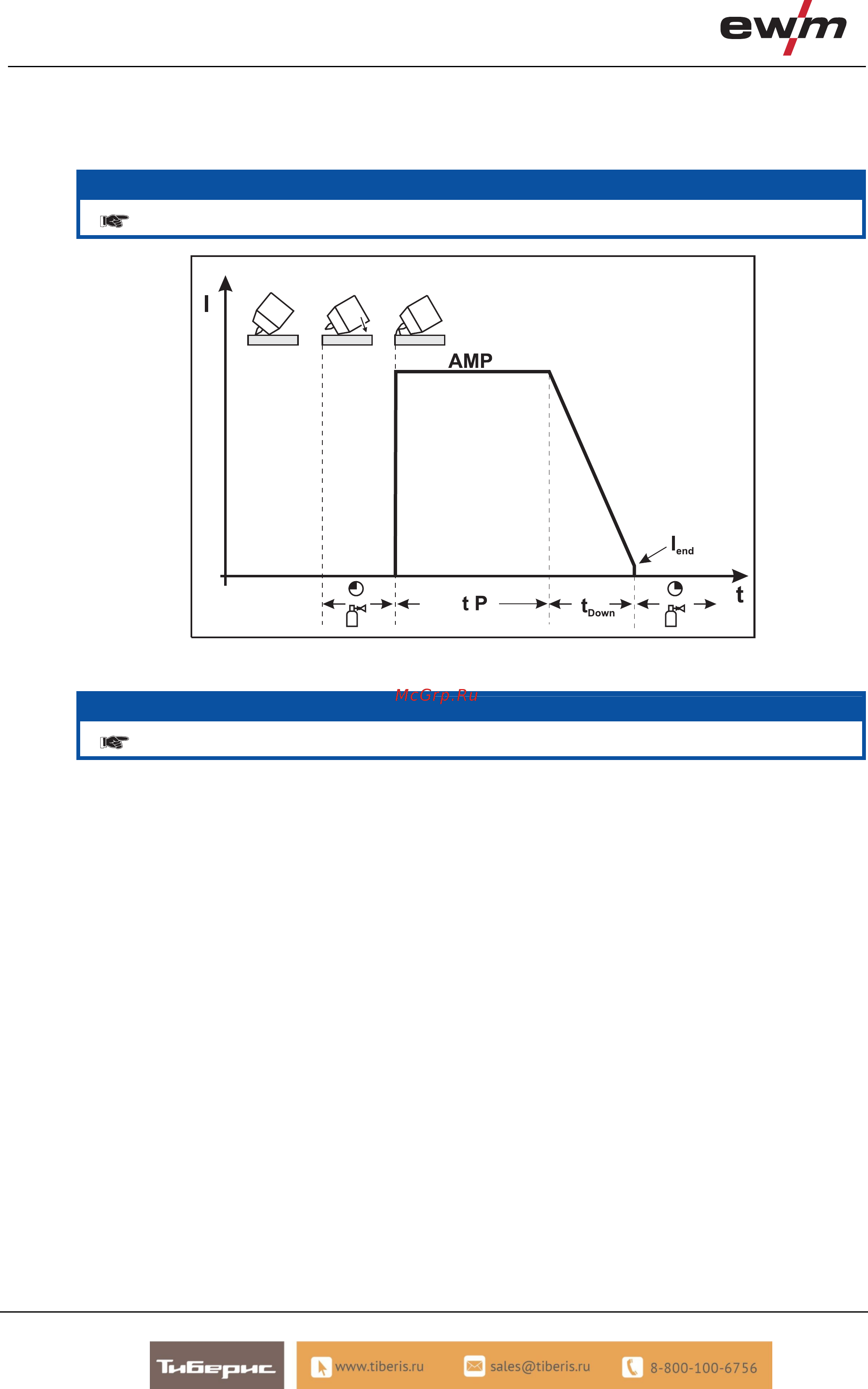

Рисунок 5-12
УКАЗАНИЕ
Для достижения положительного результата следует установить время нарастания тока на «0 с».
Порядок действий
В качестве примера показан процесс с использованием высокочастотного зажигания. Однако зажигание дуги с
использованием Liftarc также возможно (см. главу «Зажигание дуги»).
• Для активации функции необходимо один раз нажать первую кнопку горелки. Сигнальная лампочка spotArc начинает
быстро мигать. Теперь пользователь должен начать процесс сварки в течение 30 с.
• Осторожно установите газовое сопло горелки и наконеч
ник вольфрамового электрода на заготовку.
• Наклоните горелку над газовым соплом горелки так, чтобы расстояние между наконечником электрода и заготовкой
составляло около 23 мм.
Защитный газ подается с настроенным временем предварительной подачи.
Дуга зажигается и подается предварительно настроенный сварочный ток.
Фаза основного тока завершается по истечении настроенного времени SpotArc.
Сварочный ток
в течен
ие настроенного времени спада тока снижается до уровня конечного тока.
Время продувки газом после окончания сварки истекает и процесс сварки заканчивается.
Повторная установка сварочной горелки с наконечником электрода инициирует следующий процесс сварки.
