Устранение неполадок
Индикация версии программы управление аппаратом
099-000117-EW508
26.11.2012
81
7.4 Индикация версии программы управление аппаратом
УКАЗАНИЕ
Запрос версии программного обеспечения предназначен исключительно для предоставления
сведений авторизованному обслуживающему персоналу!
l
0

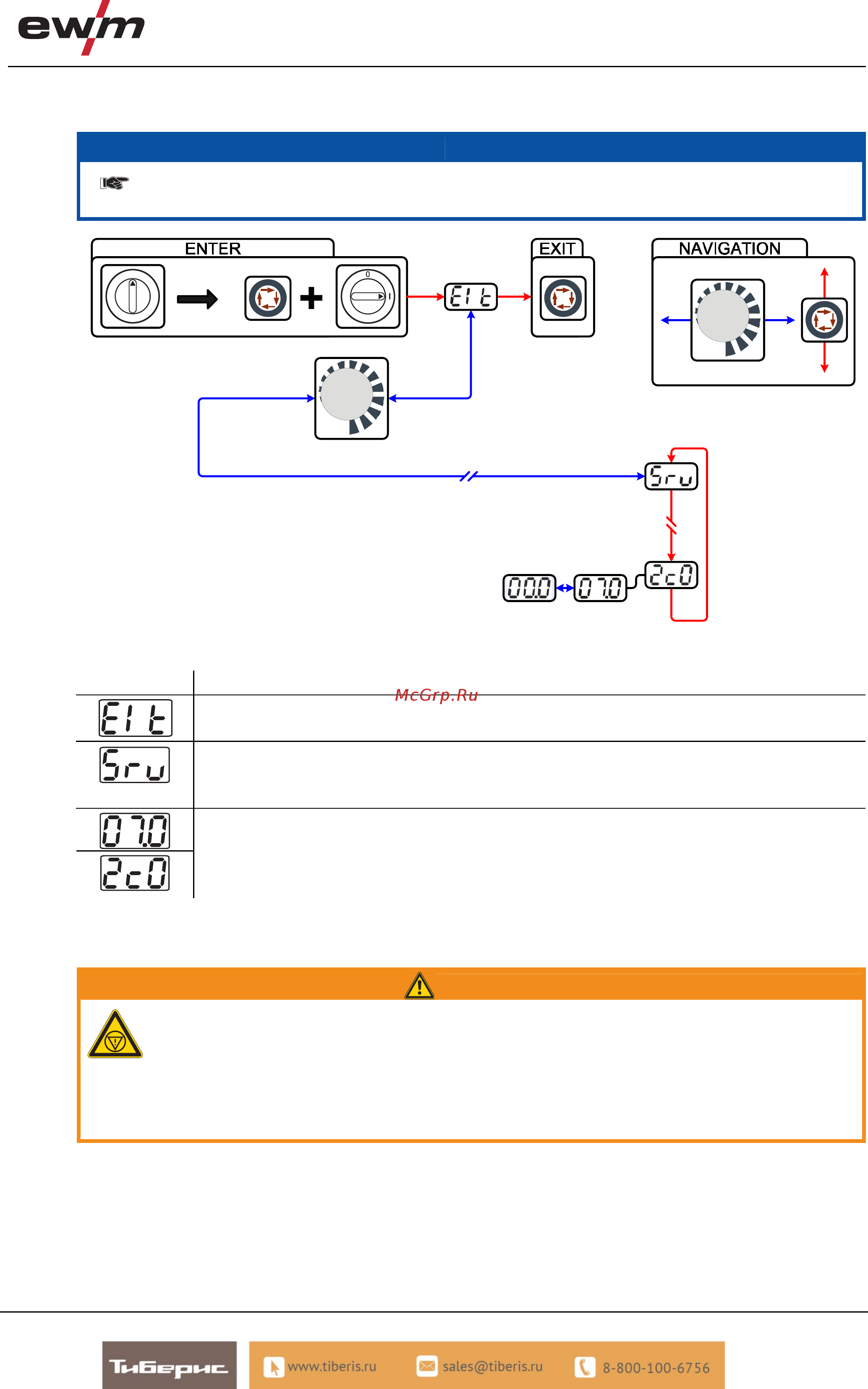

Рисунок 7-2
Индикация Настройка/Выбор
Выйти из меню
Выход (Exit)
Сервисное меню
Изменения в сервисном меню должны выполняться исключительно авторизированными
специалистами сервисного центра!
Запрос версии программы (пример)
07= идентификатор системной шины
02c0= номер версии
Идентификатор системной шины и номер версии разделяются точкой.
7.5 Общие неисправности
7.5.1 Разъем для соединения со сварочным автоматом
ВНИМАНИЕ
Внешние устройства отключения не работают (аварийный выключатель)!
При реализации контура аварийного отключения посредством внешнего устройства отключения
через разъем для соединения со сварочным автоматом необходимо настроить аппарат на него. При
несоблюдении этого указания источник тока будет игнорировать внешние устройства отключения и
не будет осуществлять отключение!
• Удалить съемную перемычку 1 (перемычку 1) на плате T320/1 (Tetrix) ил
и M320/1 (Phoenix / alpha Q)!
