Конструкция и функционирование
Ручная сварка стержневыми электродами
099-000117-EW508
26.11.2012
57
5.9 Ручная сварка стержневыми электродами
ОСТОРОЖНО
Опасность сдавливания и ожога!
При удалении отработавших или вставке новых электродов:
• Выключите аппарат с помощью главного выключателя;
• Наденьте специальные защитные перчатки;
• Пользуйтесь щипцами с изолированными ручками для удаления отработавших электродов или для
перемещения свариваемого изделия и
• Электрододержатель следует всегда откладывать на изолирующую подкладку!
Подключение защитного газа!
При ручной сварке место подключения защитного газа (присоединительный ниппель G¼")
находится под напряжением холостого хода.
• Установить желтый изоляционный колпачок на присоединительный ниппель G¼" (защита от
электрического напряжения и загрязнения).
5.9.1 Подключение электрододержателя и кабеля массы
1
1
3
3
4
2

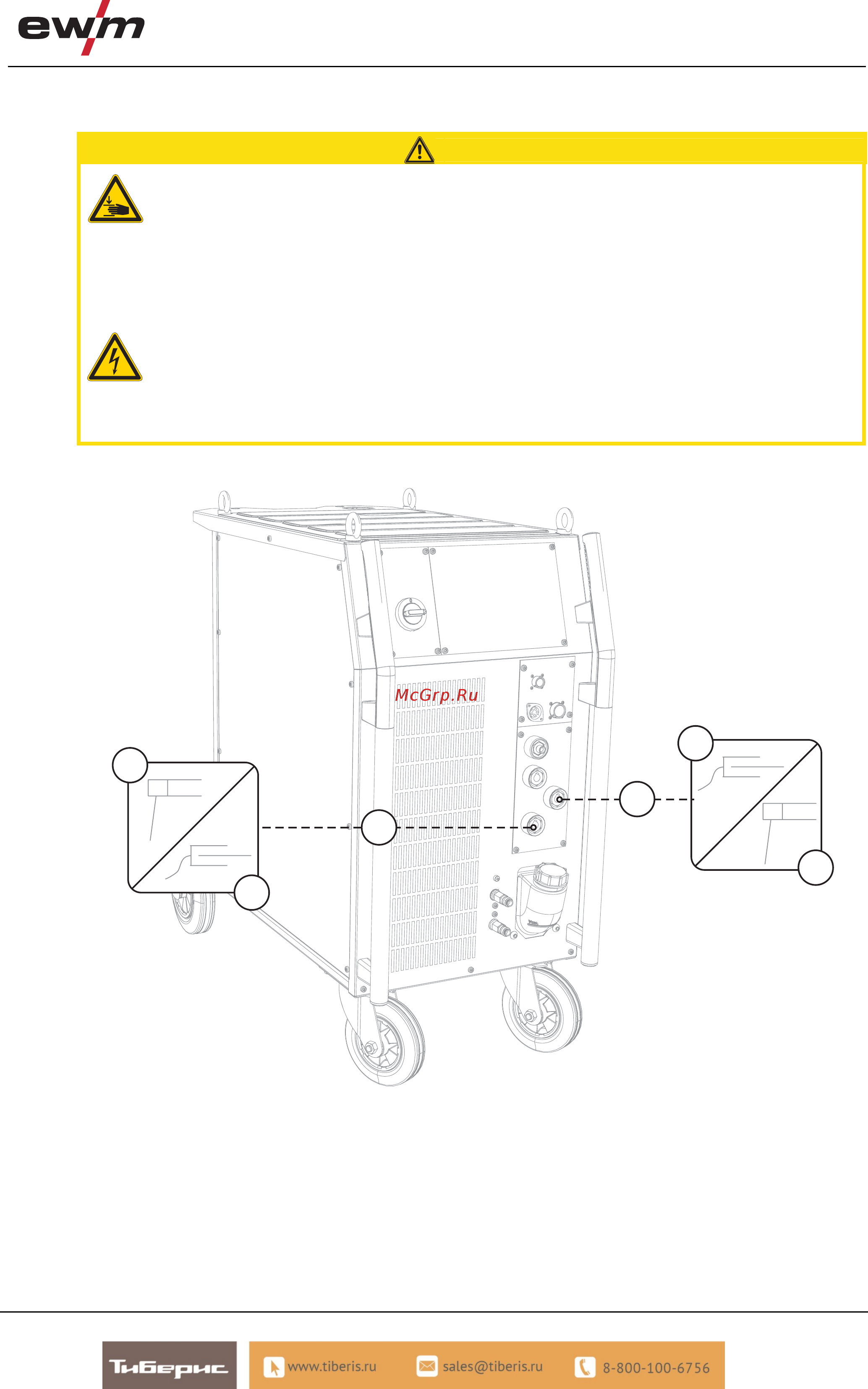

Рисунок 5-21
