Конструкция и функционирование
Сварка ВИГ
099-000117-EW508
26.11.2012
53
Горелки с функцией Up/Down с двумя кнопками

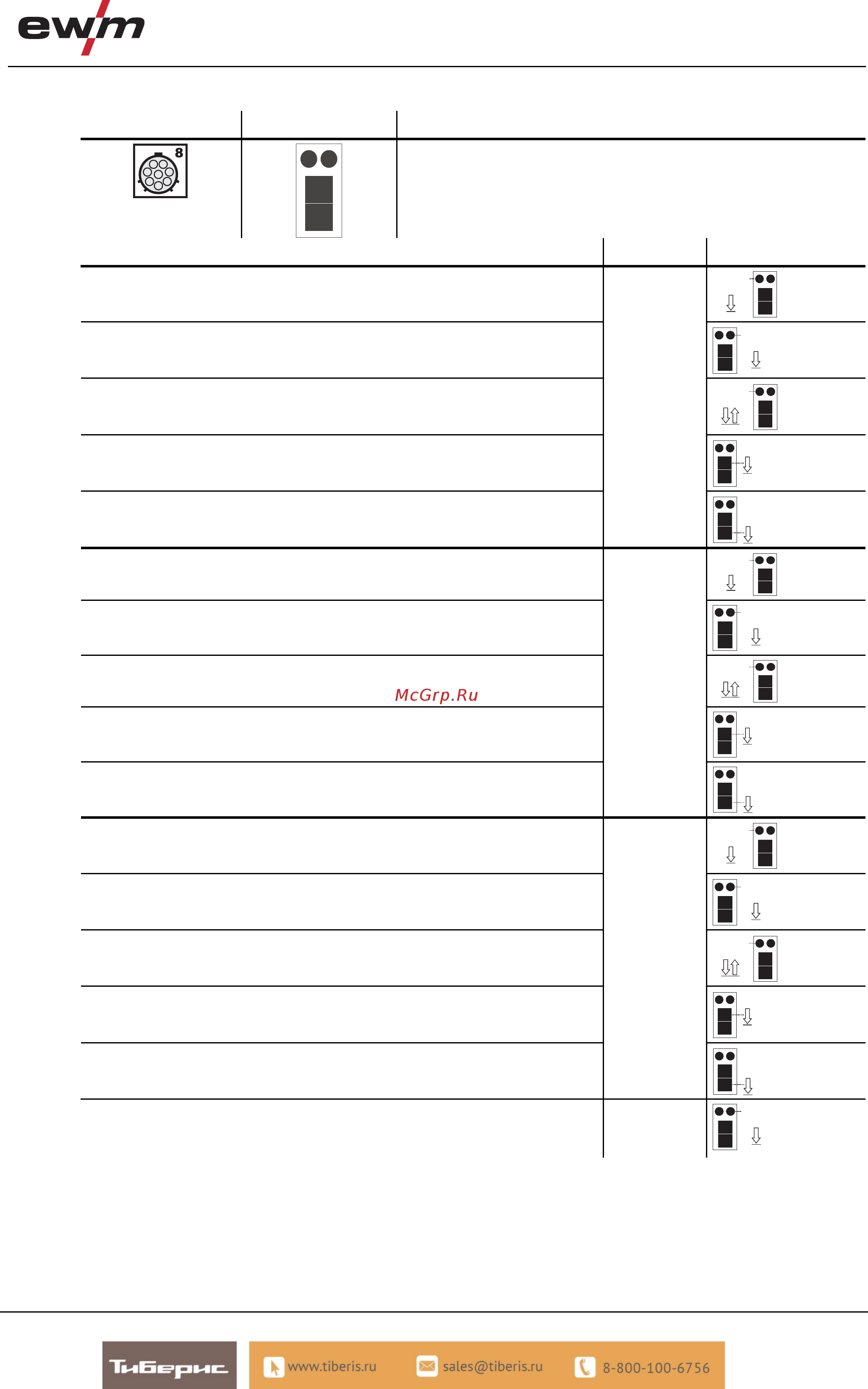

Рисунок Органы управления Условные обозначения
Кнопка 1 = Кнопка 1 сварочной горелки (левая)
Кнопка 2 = Кнопка 2 сварочной горелки (правая)
Функции Режим Органы управления
Включение/выключение сварочного тока
BRT 1
Уменьшенный ток
BRT 2
Уменьшенный ток (режим кратковременного нажатия)
BRT 1
Плавное повышение сварочного тока (функция нарастания)
Up
Плавное понижение сварочного тока (функция спада)
1
(с завода)
Down
Включение/выключение сварочного тока
BRT 1
Уменьшенный ток
BRT 2
Уменьшенный ток (режим кратковременного нажатия)
BRT 1
Выбор программы вверх
Up
Выбор программы вниз
2
Down
Включение/выключение сварочного тока
BRT 1
Уменьшенный ток
BRT 2
Уменьшенный ток (режим кратковременного нажатия)
BRT 1
Ступенчатое повышение сварочного тока (см. раздел «Установка первого
шага в режиме 4 и 14»
Up
Ступенчатое уменьшение сварочного тока (см. раздел «Установка первого
шага в режиме 4 и 14»
4
Down
Проверка газа 4
BRT 2
> 3 с
