Ewm Tetrix 551 Comfort FW [61/87] Конструкция и функционирование
![Ewm Tetrix 451 Comfort FW [61/87] Конструкция и функционирование](/views2/1304616/page61/bg3d.png)
Конструкция и функционирование
Устройства дистанционного управления
099-000117-EW508
26.11.2012
61

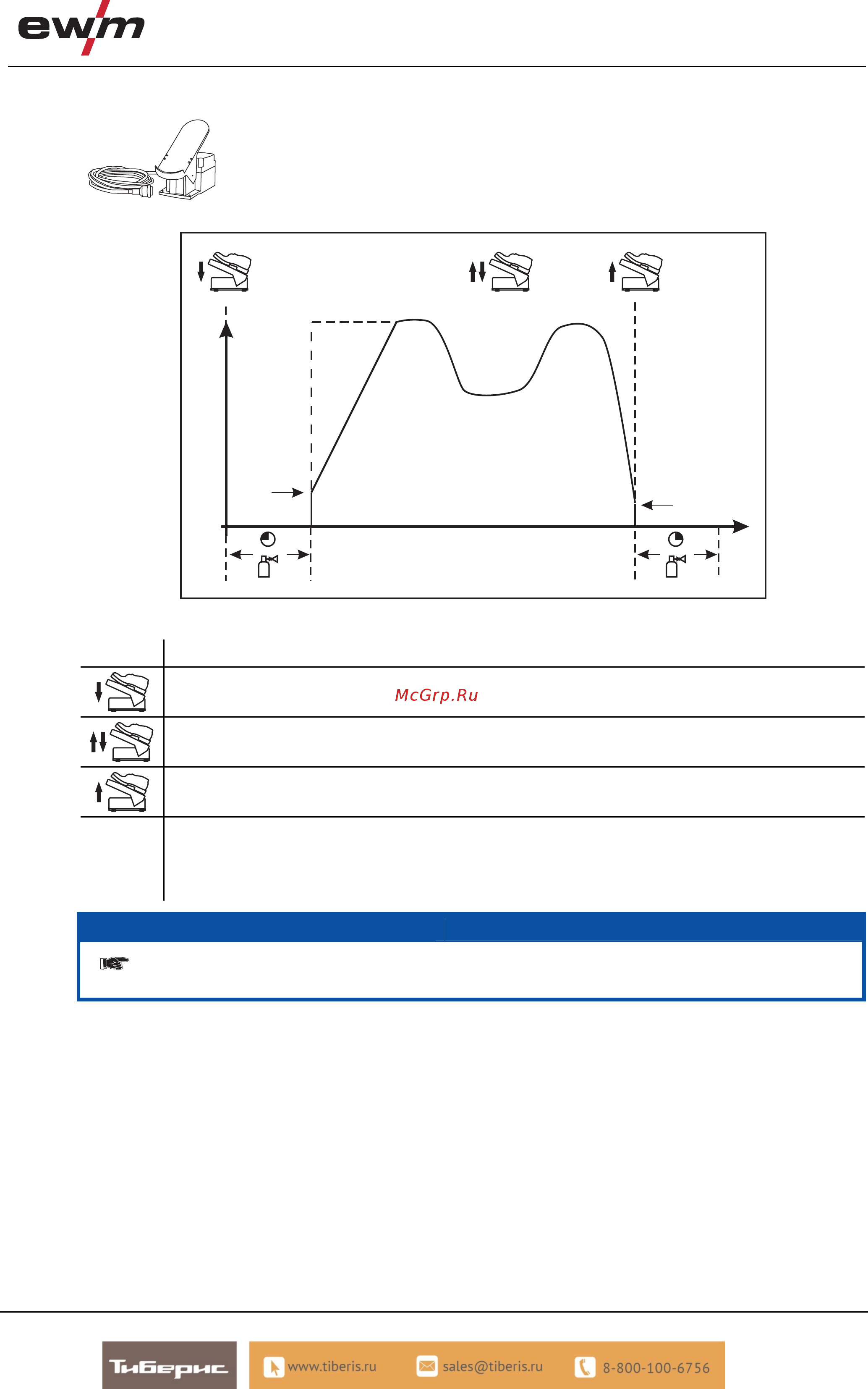

5.10.6 Педаль дистанционного управления RTF1 19POL
Функции
• Плавная регулировка сварочного тока (от 0% до 10%) в зависимости от предварительно
выбранного основного тока сварочного аппарата.
• Старт/стоп процесса сварки (ВИГ)
Сварка ActivArc- невозможна в сочетании с ножным дистанционным регулятором RTF 1.
I
start
I
FFr>on
FFr>off
end
I
t
Рисунок 5-23
Символ Значение
Нажать ножной дистанционный регулятор (начать процесс сварки)
Изменить положение ножного дистанционного регулятора (отрегулировать сварочный ток в соответствии
с видом применения)
Отпустить ножной дистанционный регулятор (завершить процесс сварки)
Функция ступенчатой активации RTF
вкл Сварочный ток при функции ступенчатой активации приближается к заданному основному току
FFr
выкл Сварочный ток сразу переходит к значению заданного основного тока
УКАЗАНИЕ
Функцию ступенчатой активации RTF можно включить или выключить в подменю устройства
управления (см. главу "Дополнительные настройки > Функция ступенчатой активации RTF").
