Конструкция и функционирование
Сварка ВИГ
44
099-000117-EW508
26.11.2012

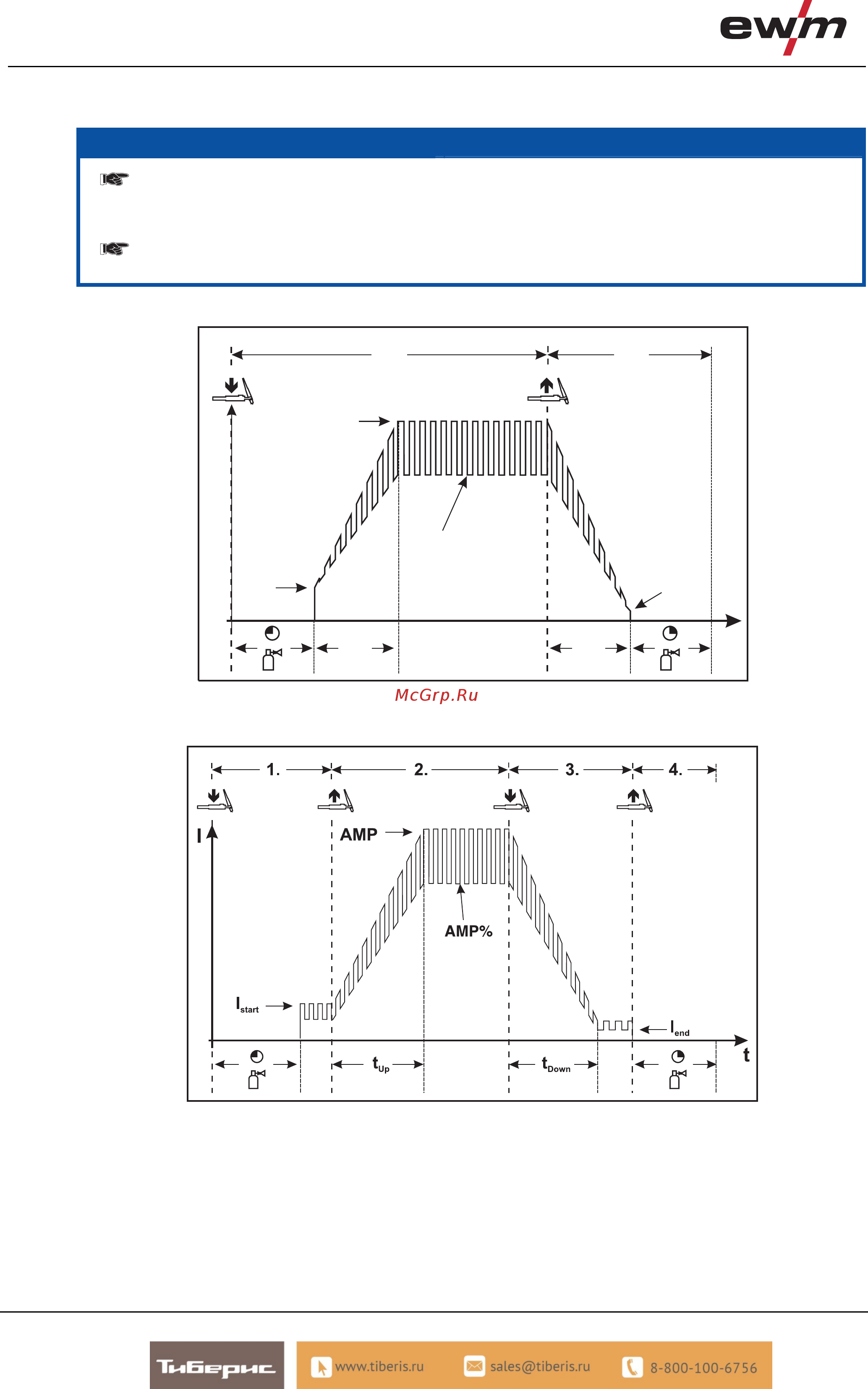

5.8.10 Импульсный режим, циклограммы
УКАЗАНИЕ
Циклограммы в импульсном режиме в основном ведут себя как и при обычной сварке, однако во
время фазы основного сварочного тока происходит попеременное переключение через
определенные интервалы между импульсным током и током паузы.
При необходимости функцию пульсации во время фазы нарастания и спада тока можно
деактивировать (см. главу «Дополнительные настройки»).
5.8.10.1 2-тактный режим импульсной сварки ВИГ
AMP%
I
I
start
AMP
I
end
t
Up
t
Down
t
1. 2.
Рисунок 5-14
5.8.10.2 4-тактный режим импульсной сварки ВИГ
Рисунок 5-15
