Конструкция и функционирование

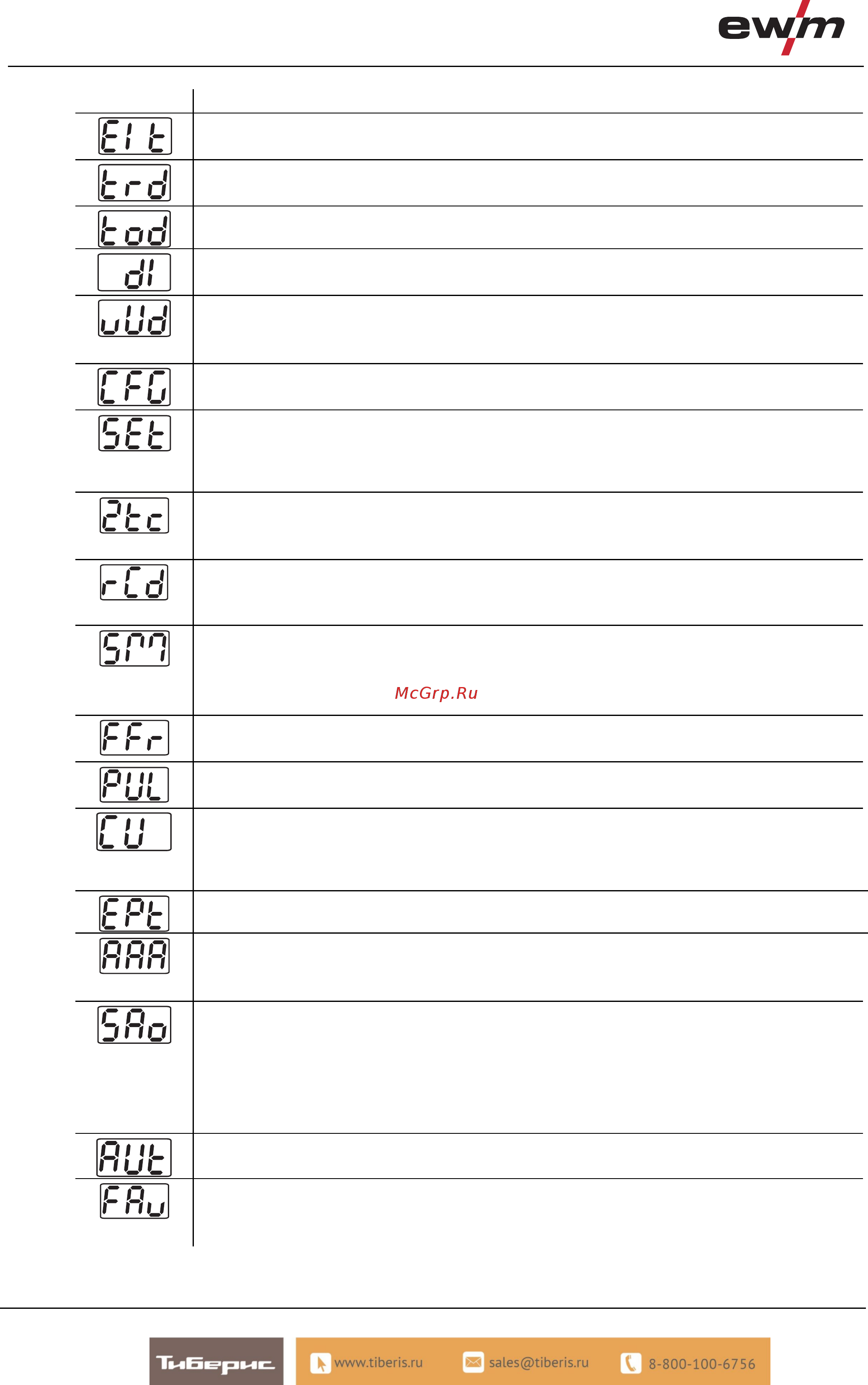

Меню и подменю системы управления аппаратом
72
099-000117-EW508
26.11.2012
Индикация Настройка/Выбор
Выйти из меню
Выход (Exit)
Меню Конфигурация горелки
Настройка функций сварочной горелки
Режим горелки (заводская настройка 1)
Установка первого шага
Настройка: от 1 до 20 (заводская настройка – 1)
Скорость роста/спада
Увеличение значения = быстрое изменение тока
Снизить значение = медленное изменение тока
Конфигурация аппарата
Настройки функций аппарата и индикации параметров
Отображение сварочного тока (стартовый, уменьшенный, конечный ток и ток горячего старта)
• Pro = индикация сварочного тока в процентах в зависимости от основного тока (заводская
настройка)
• Abs = абсолютная индикация сварочного тока
2-тактный режим сварки (версия С)
• on = вкл.
• off = выкл. (заводская настройка)
Переключение отображения тока (ручная сварка)
• on = Отображение фактического значения
• off = Отображение заданного значения (заводская настройка)
spotMatic
Вариант режима работы spotArc, зажигание при контакте с заготовкой
• on = вкл.
• off = выкл. (заводская настройка)
Функция ступенчатой активации Дистанционный регулятор RTF 1
Функцию ступенчатой активации можно включить или выключить.
Импульсная сварка во время фазы нарастания или спада тока
Функцию можно включить или выключить
Режим охлаждения сварочной горелки
• AUt = автоматический режим (заводские настройки)
• on = постоянно включен
• off = постоянно выключен
Экспертное меню
activArc Измерение напряжения
• on = функция вкл. (заводская настройка)
• off = функция выкл.
Вывод ошибок на разъём для соединения со сварочным автоматом, контакт SYN_A
off Синхронизация по переменному току или сварка горячей проволокой (заводская
настройка)
FSn Сигнал ошибки, отрицательная логика
FSP Сигнал ошибки, положительная логика
AvC Присоединение AVC (Arc voltage control)
Меню системы автоматизации
Быстрый прием управляющего напряжения (автоматизация)
• on = функция вкл.
• off = функция выкл. (заводская настройка)
