Ewm Tetrix 551 Comfort FW [45/87] Конструкция и функционирование
![Ewm Tetrix 401 Comfort FW [45/87] Конструкция и функционирование](/views2/1304616/page45/bg2d.png)
Конструкция и функционирование
Сварка ВИГ
099-000117-EW508
26.11.2012
45
5.8.11 Варианты импульсной сварки
УКАЗАНИЕ
Сварочные аппараты оборудованы импульсным генератором.
В импульсном режиме выполняется попеременное переключение между импульсным (основным)
током и током паузы (уменьшенным током).
Импульсный режим (Термический импульсный)
При Термической импульсной сварке значения времени импульса и паузы (частота до 200 Гц), а также фронты импульса
(ts1 и ts2) вводятся на устройстве управления в секундах.

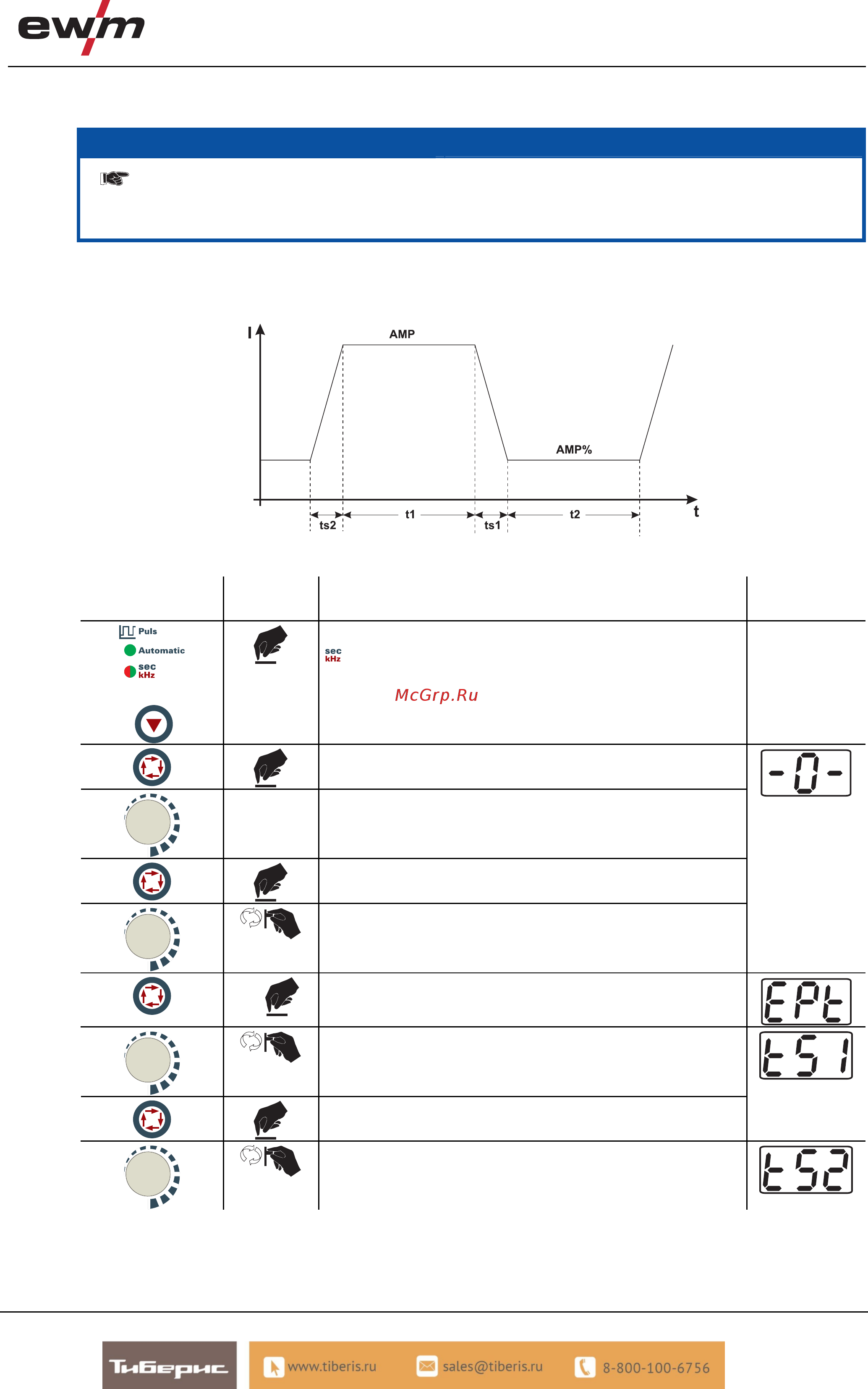

Рисунок 5-16
Элемент
управления
Действие Результат Дисплей
Выбор функции Импульсная сварка ВИГ
Сигнальная лампочка горит зеленым цветом
-
Выбор длительности импульса "t1"
Горит светодиод "Длительность импульса"
Настройка длительности импульса "t1"
Выбор длительности импульса "t2"
Горит светодиод "Длительность импульса"
Настройка времени паузы "t2"
2 s
Выбор значений времени спада тока "ts1 и ts2"
Настройка времени изменения тока "ts1"
Переход между значениями времени спада тока "ts1 и ts2"
Настройка времени изменения тока "ts2"
