Конструкция и функционирование
Сварка ВИГ
099-000117-EW508
26.11.2012
49
5.8.14 Установка режима горелки и скорости нарастания / спада тока
В распоряжении пользователя имеются наборы режимов 1-6 и 11-16. Режимы 11-16 содержат такие же функциональные
возможности, как 1-6, но без функции короткого нажатия для уменьшенного тока.
Функциональные возможности отдельных режимов приведены в таблицах соответствующих типов горелок. Кроме того,
во всех режимах сварочный процесс может включаться и выключаться с помощью кнопки горелки 1 (BRT 1).
l
0

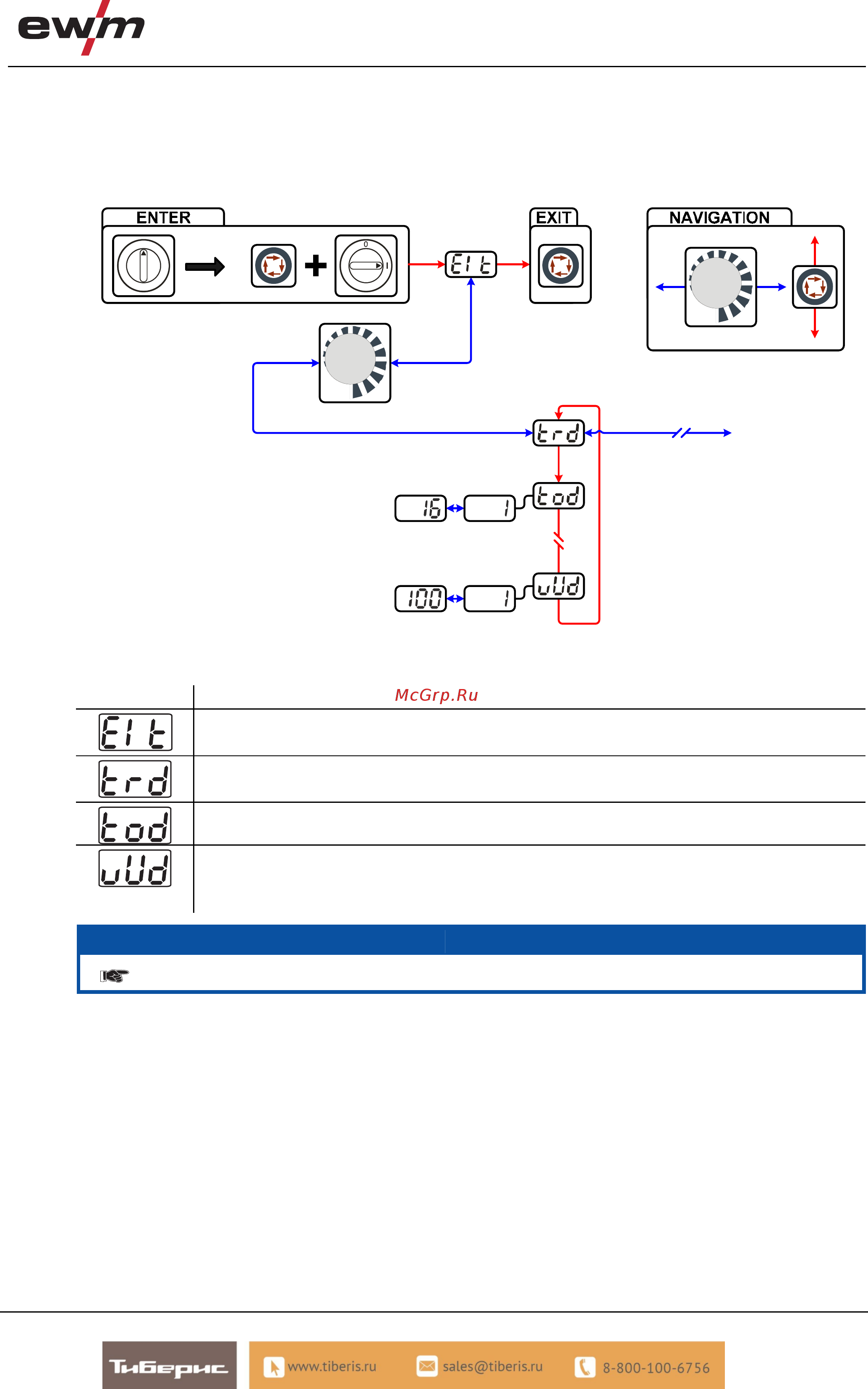

Рисунок 5-18
Индикация Настройка/Выбор
Выйти из меню
Выход (Exit)
Меню Конфигурация горелки
Настройка функций сварочной горелки
Режим горелки (заводская настройка 1)
Скорость роста/спада
Увеличение значения = быстрое изменение тока
Снизить значение = медленное изменение тока
УКАЗАНИЕ
Для соответствующих типов горелок рациональны исключительно приведенные режимы.
