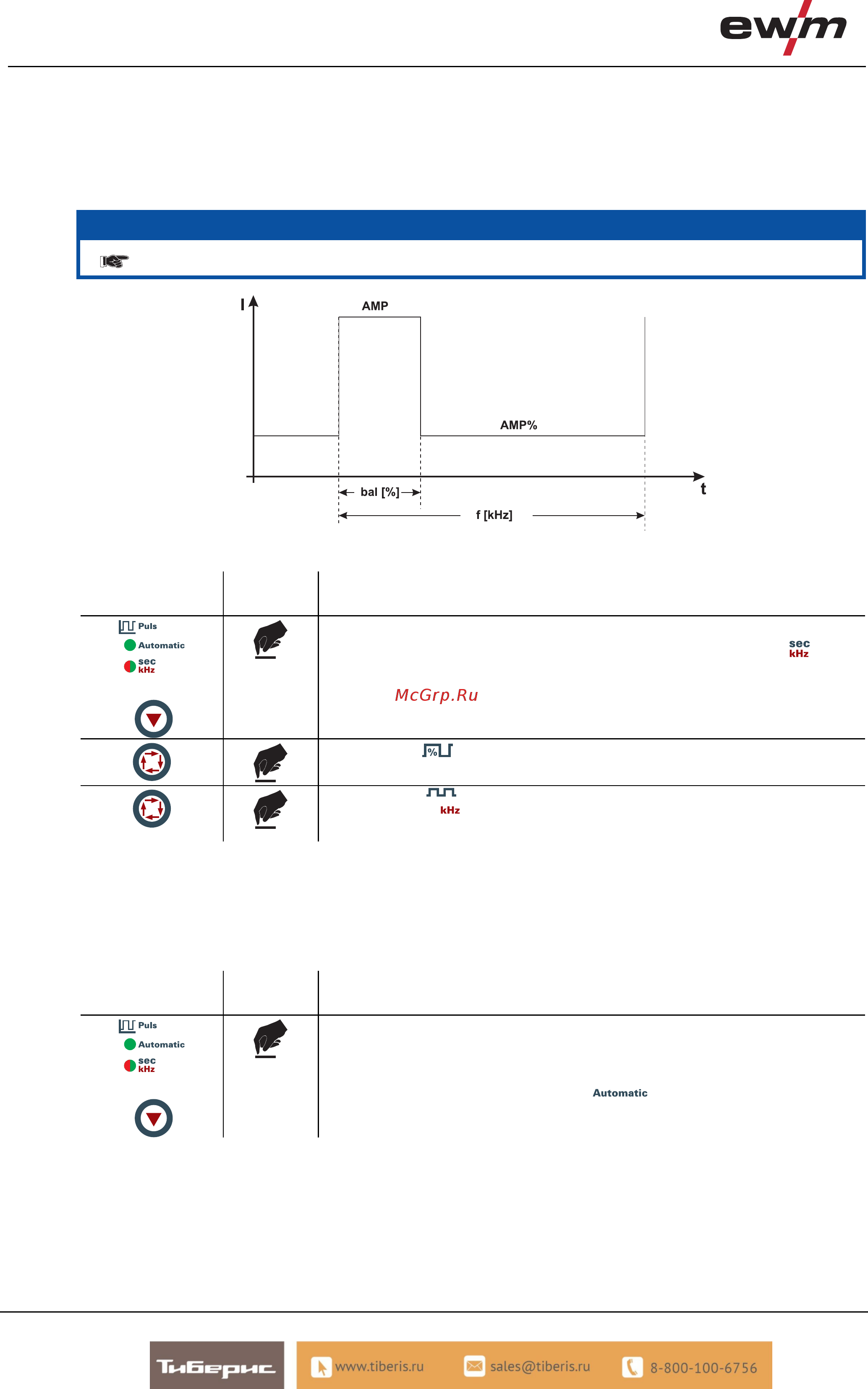

Ewm Tetrix 551 Comfort FW [46/87] Конструкция и функционирование
![Ewm Tetrix 401 Comfort FW [46/87] Конструкция и функционирование](/views2/1304616/page46/bg2e.png)
Конструкция и функционирование
Сварка ВИГ
46
099-000117-EW508
26.11.2012
Импульсный кГц (металлургический импульсный)
Режим Импульсный кГц (Металлургический импульсный) использует возникающее вследствие высокого тока давление
плазмы (давление дуги), с которым достигается укороченная дуга с более концентрированным нагревом. Частота может
плавно регулироваться в диапазоне от 50 Гц до 15 кГц, а баланс импульсов – от 1 до 99%. В отличие от термического
импульсного режима значения времени фронта
импу
льса выпадают.
УКАЗАНИЕ
Импульсная сварка выполняется даже во время фаз нарастания и спада сварочного тока!
Рисунок 5-17
Элемент
управления
Действие Результат
Выбор режима «Импульсный кГц»
Нажимать кнопку „Импульсная ВИГ“ до тех пор, пока сигнальная лампа
не
загорится красным цветом.
Выбор Баланс
Диапазон регулирования: от 1 % до +99 % (шаг 1 %)
Выбор Частота
Диапазон регулирования: от 50 Гц до 15 кГц (с шагом 0,01 кГц)
Автоматика Импульсная
Режим Автоматика Импульсный применяется, в частности, при выполнении прихватывания и точечной сварки
заготовок.
Благодаря частоте и балансу импульсов, зависящих от силы тока, в расплаве возникает вибрация, которая
положительно сказывается на перекрываемости воздушного зазора. Необходимые параметры импульсов
автоматически задаются с устройства управления аппарата.
Элемент
управления
Действие Результат
Выбор Автоматика Импульсная ВИГ
Нажимать кнопку „Импульсная ВИГ“ до тех пор, пока не загорится сигнальная
лампа .
Загорается Автоматика Импульсная ВИГ
