Конструкция и функционирование
Подключение к электросети
099-000117-EW508
26.11.2012
29
5.7 Подключение к электросети
ОПАСНОСТЬ
Опасность при ненадлежащем подключении к электросети!
Ненадлежащее подключение к электросети может привести к физическому или материальному
ущербу!
• Подключать аппарат только к розетке с защитным проводом, подсоединенным согласно предписаниям.
• При необходимости подсоединения новой сетевой вилки установку должен выполнять только
специалист-электротехник в соответствии с национальными законами или предписаниями!
• Специалист-электротехник
до
лжен регулярно проверять сетевую вилку, розетку и линию питания!
• Во время работы в режиме генератора последний следует заземлить в соответствии с руководством по
его эксплуатации. Созданная сеть должна подходить для эксплуатации аппаратов в соответствии с
классом защиты I.
5.7.1 Форма сети
УКАЗАНИЕ
Аппарат можно подключать либо
• к трехфазной 4-проводной системе с заземленным нулевым проводом, либо
• к трехфазной 3-проводной системе с заземлением в любой точке,
например, с заземленным внешним проводом, и эксплуатировать с этими системами.

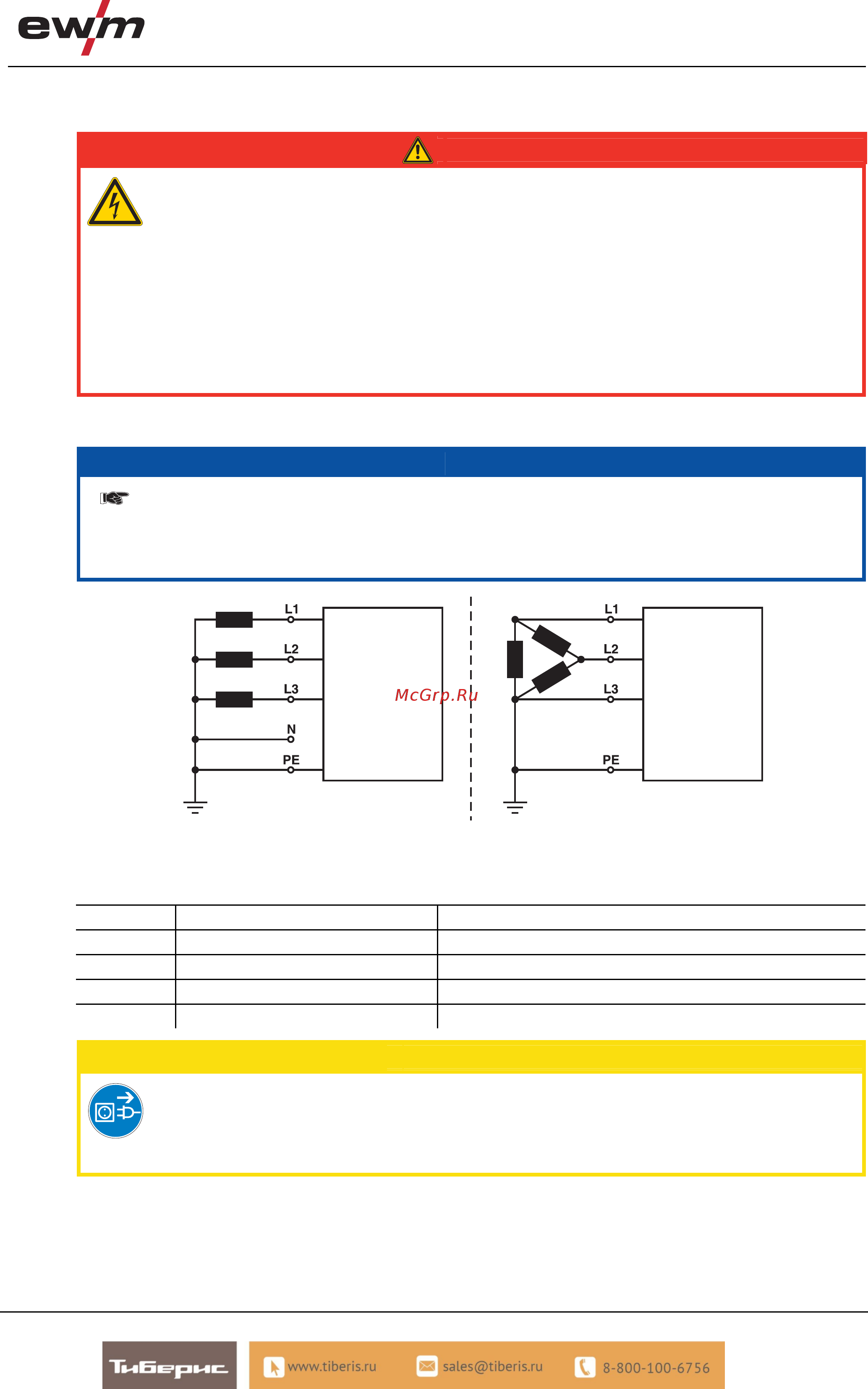

Рисунок 5-2
Экспликация
Поз. Обозначение Распознавательная окраска
L1 Внешний провод 1 коричневый
L2 Внешний провод 2 черный
L3 Внешний провод 3 серый
N Нулевой провод синий
PE Защитный провод желто-зеленый
ОСТОРОЖНО
Рабочее напряжение - сетевое напряжение!
Во избежание повреждения аппарата рабочее напряжение, указанное в табличке с номинальными
данными, должно совпадать с сетевым напряжением!
• Сведения о сетевой защите содержатся в разделе "Технические характеристики".
• Вставить вилку отключенного устройства в соответствующую розетку.
