Конструкция и функционирование
Сварка ВИГ
099-000117-EW508
26.11.2012
39

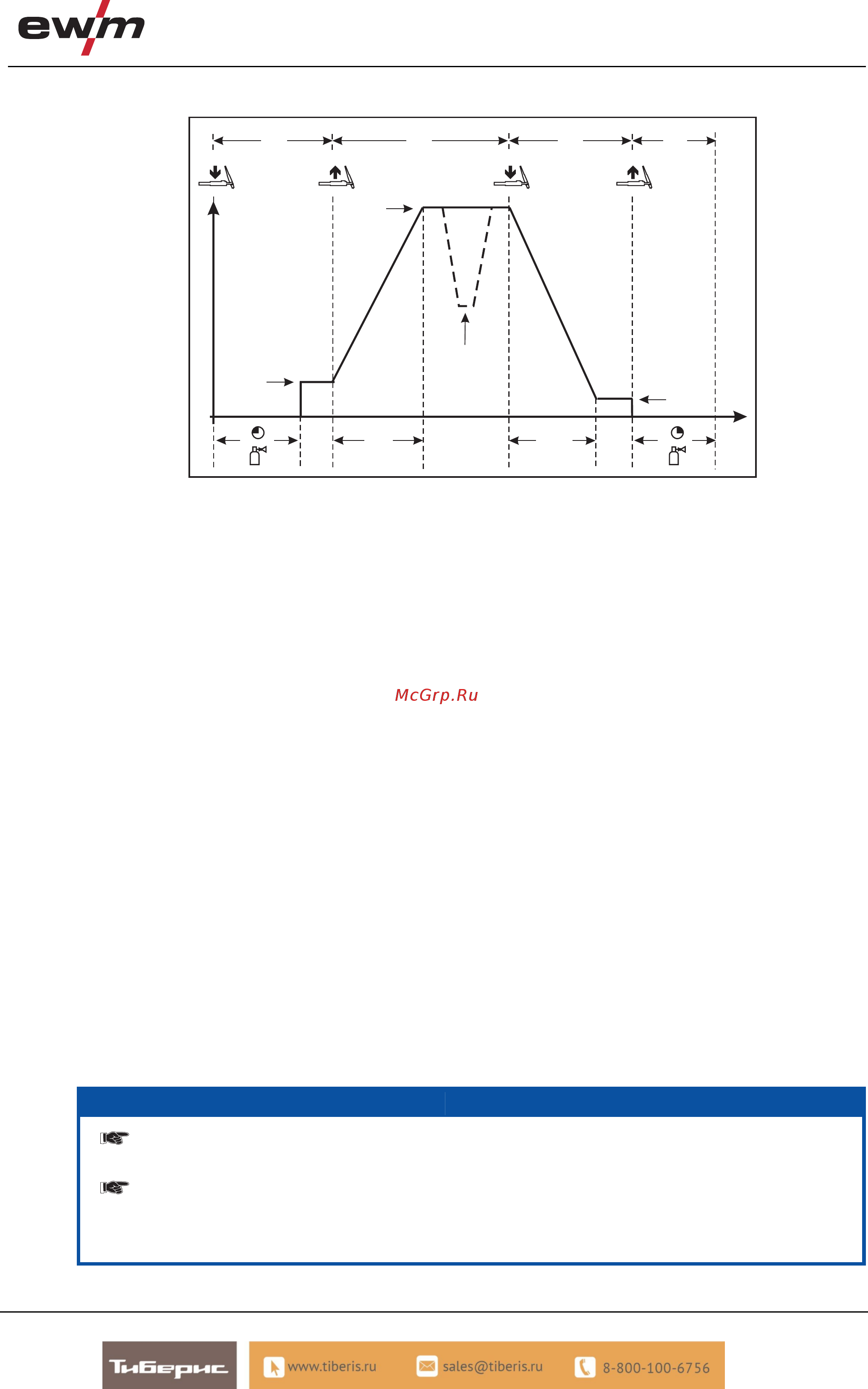

5.8.9.3 4-тактный режим
I
I
start
AMP
I
end
t
Up
t
Down
t
AMP%
1. 2. 3. 4.
Рисунок 5-10
1-й такт
• Нажать кнопку 1 сварочной горелки, начинается отсчет времени подачи газа до начала сварки.
• Генерируются высокочастотные разряды между электродом и изделием, дуга зажигается.
• Сварочный ток сразу достигает установленного значения стартового тока
(при минимальной установке - дуга возбуждения). ВЧ зажигание отключается.
2-й такт
• Отпустить кнопку горелки 1.
• Сварочный
ток в течен
ие заданного времени нарастания увеличивается до величины основного сварочного тока
AMP.
Чтобы переключиться с основного тока AMP на уменьшенный ток AMP%, следует:
• нажать кнопку горелки 2 или
• кратковременно нажать кнопку 1 горелки
Время изменения тока можно настраивать (см. гл. "Дополнительные настройки" п. "Время изменения
уменьшенного тока AMP% или "Настройка фронта импульса").
3-й такт
• Нажать кн
опку 1 сварочной горелки.
• Сварочный ток в течение установленного времени спада уменьшается до значения тока заварки кратера I
end
(минимальный ток).
4-й такт
• Отпустить кнопку горелки 1, дуга гаснет.
• Начинается отсчет заданного времени продувки газа после окончания сварки.
Возможно также немедленное прекращение процесса сварки, минуя фазу спада сварочного тока и тока заварки
кратера:
• кратковременно нажать кнопку горелки 1 (3-й и 4-й такты).
Ток упадет до нуля и начнется отсчет установленно
го времени продувки газа.
УКАЗАНИЕ
При подключенной педали дистанционного управления RTF аппарат автоматически переключается
на 2-тактный режим работы. Функции нарастания и спада тока выключены.
Для использования функции альтернативного запуска сварки (запуск при коротком нажатии)
необходимо настроить двухступенчатый режим горелки (11-x) в системе управления аппаратом. В
зависимости от типа аппарата доступно разное количество режимов горелки. В одноступенчатом
режиме горелки (1-x) данная функция неактивна.
