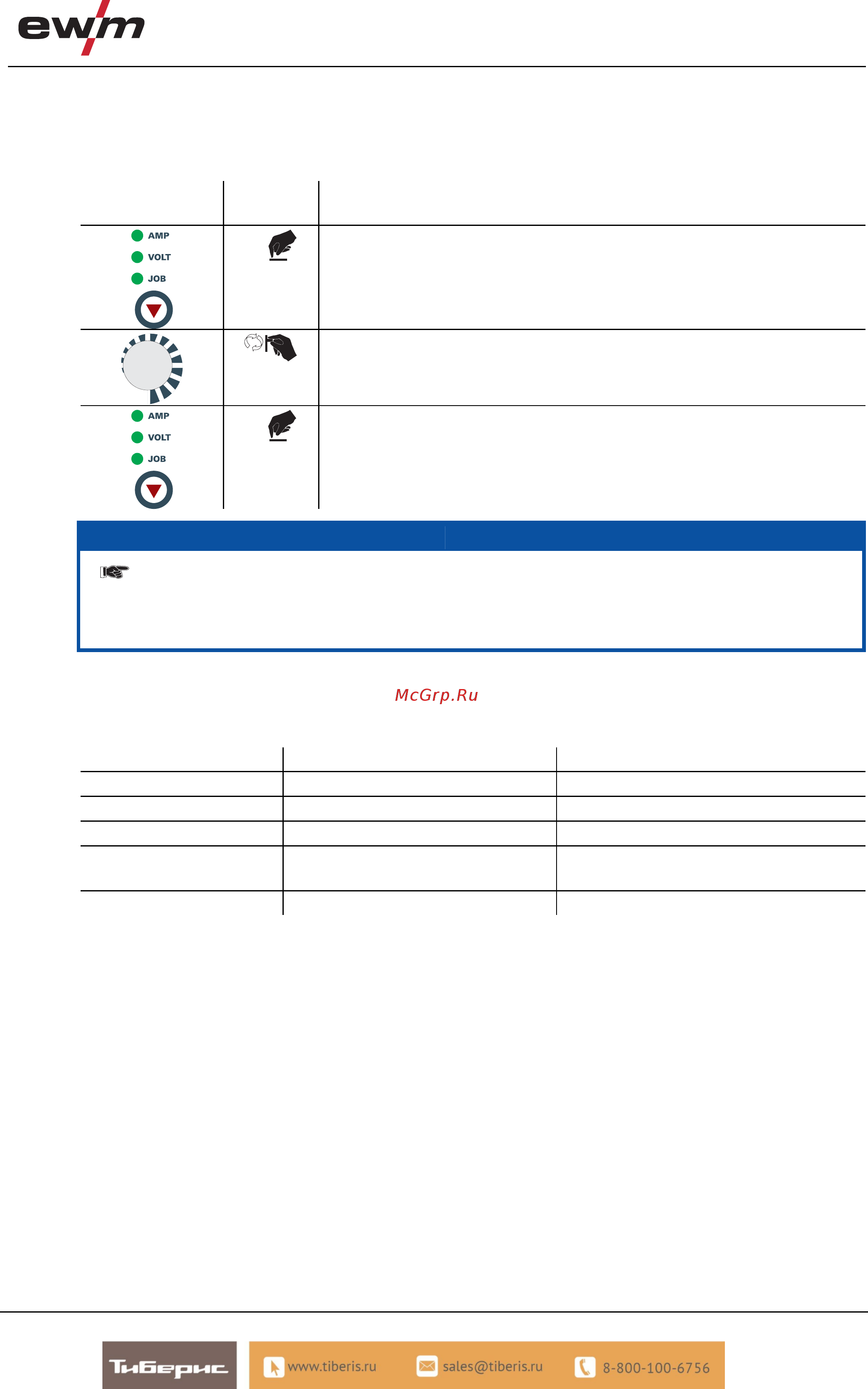

Конструкция и функционирование
Сварка ВИГ
099-000117-EW508
26.11.2012
35
5.8.5 Сохранение заданий на сварку (JOBs)
Для повторяющихся сварочных заданий (JOBs) можно выбирать, изменять и сохранять требуемые сварочные
параметры для 7 заданий (JOB 1 по JOB 7).
5.8.5.1 Индикация и изменение номера задания (JOB)
Элементы
управления
Действие Результат
n x
Выбор индикации JOB
Изменение номера задания JOB
1 x
При нажатии кнопки дисплея или отсутствии ввода с клавиатуры в течение 5
секунд подтверждается выбор нового задания JOB.
УКАЗАНИЕ
Порядок действий настройки сварочного задания соответствует описанному в главе "Ручное,
традиционное управление (JOB 0)". Переключение задания возможно только при отсутствии
сварочного тока.
Значения времени спада / нарастания тока для 2- и 4-тактного режимов устанавливаются раздельно.
5.8.6 Индикация параметров сварки
Перед сваркой (заданные значения) или во время сварки (фактические значения) могут отображаться следующие
сварочные параметры.
Параметр Перед сваркой (заданные значения) Во время сварки (фактические значения)
Сварочный ток
; ;
Сварочное напряжение
;
Номер задания
;
Значения параметров
времени
;
Значения параметров тока
;
5.8.6.1 Настройка параметров сварки
Параметры, регулируемые в циклограмме устройства управления, зависят от выбранного сварочного задания. Это
означает, что если, например, не был выбран импульсный вариант, в циклограмме также нельзя задавать длительности
импульсов.
