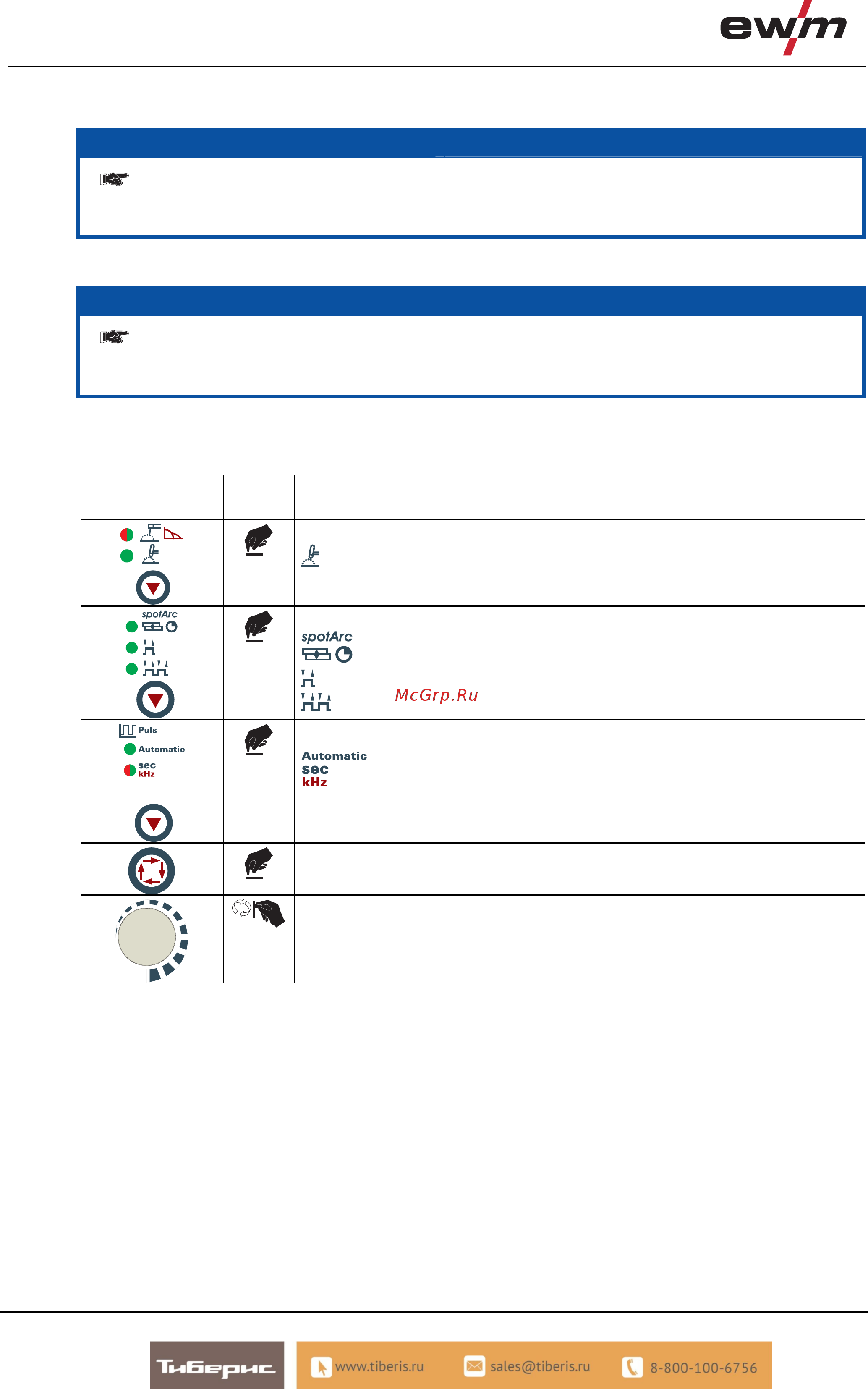

Ewm Tetrix 551 Comfort FW [34/87] Выбор сварочного задания
![Ewm Tetrix 551 Comfort FW [34/87] Выбор сварочного задания](/views2/1304616/page34/bg22.png)
Конструкция и функционирование
Сварка ВИГ
34
099-000117-EW508
26.11.2012
5.8.4 Выбор сварочного задания
УКАЗАНИЕ
Устройство управления предлагает пользователю до 8 сварочных заданий (JOBs).
Задание (JOB) 0 представляет собой ручной режим работы. Здесь все параметры изменяются и
оптимизируются непосредственно на устройстве управления (см. главу "Концепции управления").
5.8.4.1 Ручное, традиционное управление (JOB 0)
УКАЗАНИЕ
Изменение основных параметров сварки можно только при следующих условиях:
• при отсутствии сварочного тока;
• когда замковый выключатель (опция) установлен в положение "1".
При заводских настройках и после каждого сброса устройства управления оно находится в режиме "ручного,
традиционного управления (JOB 0). Это означает, что сварщик каждый раз выполняет настройки, необходимые для
сварки, и приводит их в соответствие с требованиями индивидуально для каждого сварочного задания.
Элементы
управления
Действи
е
Результат
Выбор и индикация метода сварки
Сварка ВИГ
Выбор и индикация режима работы
spotArc (диапазон времени сварки точки 0,01 - 20,0 с)
2-тактный
4-тактный
Выбор и индикация импульсного режима работы.
Автоматика Импульсная ВИГ (частота и баланс)
Импульсная сварка ВИГ со значениями времени, загорается зеленым
цветом / Быстрая импульсная сварки ВИГ DC с частотой и балансом,
загорается красным цветом
Выбор параметров сварки в циклограмме
Настройка параметров сварки
