98
한 국 어
1.4 온보드 헤더 및 커넥터

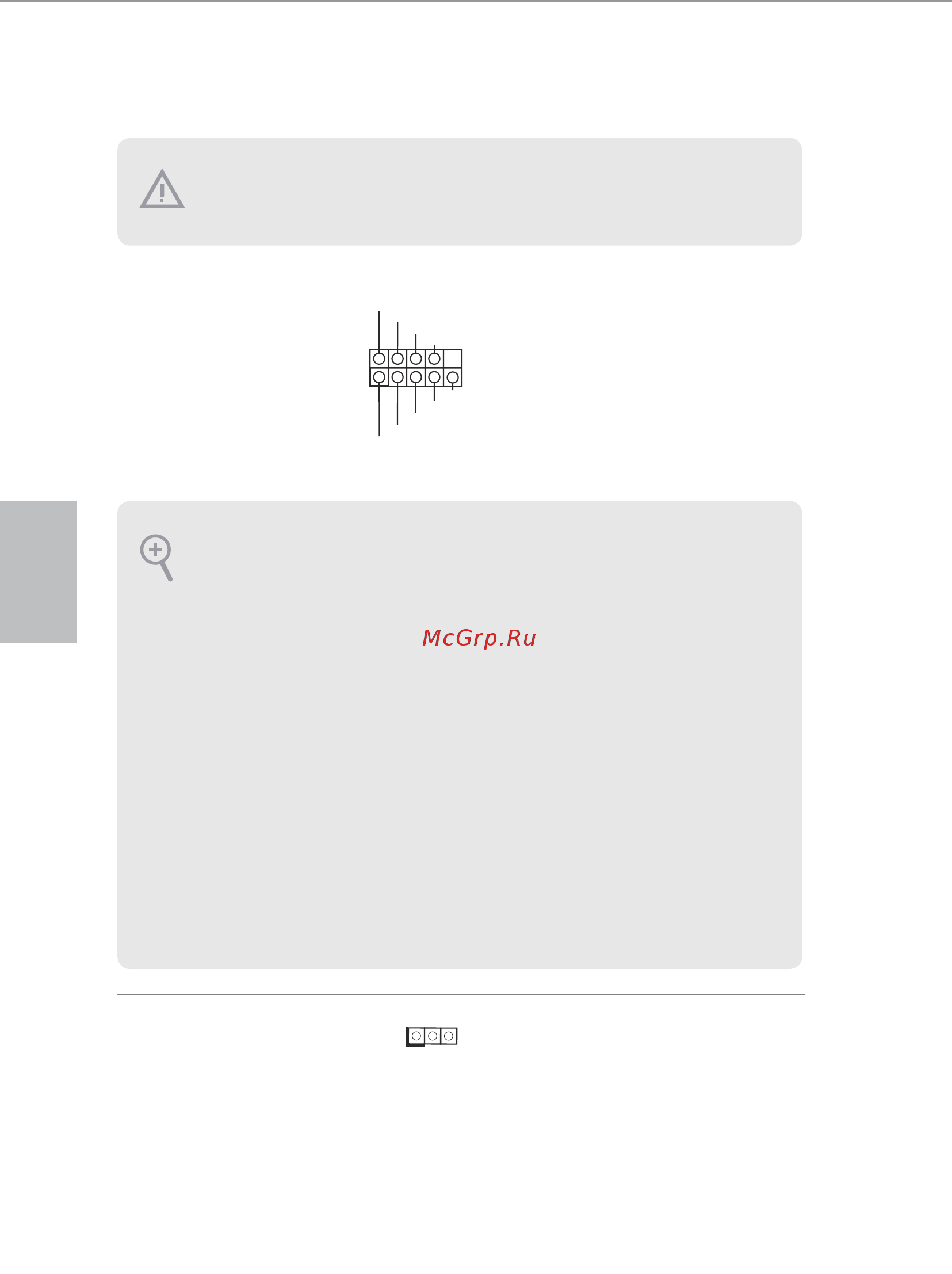

시스템 패널 헤더
(9 핀 PANEL1)
(1 페이지 , 13 번
항목 참조 )
섀시의 전원 스위치 , 리셋
스위치 , 시스템 상태 표시
등을 아래의 핀 할당에 따
라 이 헤더에 연결합니다 .
케이블을 연결하기 전에
양극 핀과 음극 핀을 기록
합니다 .
전원 LED 헤더
(3 핀 PLED1)
(1 페이지 , 15 번 항목 참
조 )
시스템 전원 상태를 나타
내려면
섀시 전원 LED 를
이 헤더에 연결하십시오 .
PWRBTN( 전원 스위치 ):
섀시 전면 패널의 전원 스위치에 연결합니다 . 전원 스위치를 이용해 시스템을 끄는
방법을 구성할 수 있습니다 .
RESET( 리셋 스위치 ):
섀시 전면 패널의 전원 스위치에 연결합니다 . 컴퓨터가 정지하고 정상적 재시작을
수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다 .
PLED( 시스템 전원 LED):
섀시 전면 패널의 전원 상태 표시등에 연결합니다 . 시스템이 작동하고 있을 때는
LED 가 켜져 있습니다 . 시스템이 S1/S3 대기 상태에 있을 때는 LED 가 계속 깜박입
니다 . 시스템이 S4 대기 상태 또는 전원 꺼짐 (S5) 상태에 있을 때는 LED 가 꺼져 있
습니다 .
HDLED( 하드 드라이브 동작 LED):
섀시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다 . 하드 드라이브가 데이터
를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다 .
전면 패널 디자인은 섀시별로 다를 수 있습니다 . 전면 패널 모듈은 주로 전원 스위
치 , 리셋 스위치 , 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있습
니다 . 섀시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확히
일치하는지 확인합니다 .
온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우
지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손
상됩니다 .
GND
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
1
PLED+
PLED+
PLED-
