99
한 국 어
970M Pro3

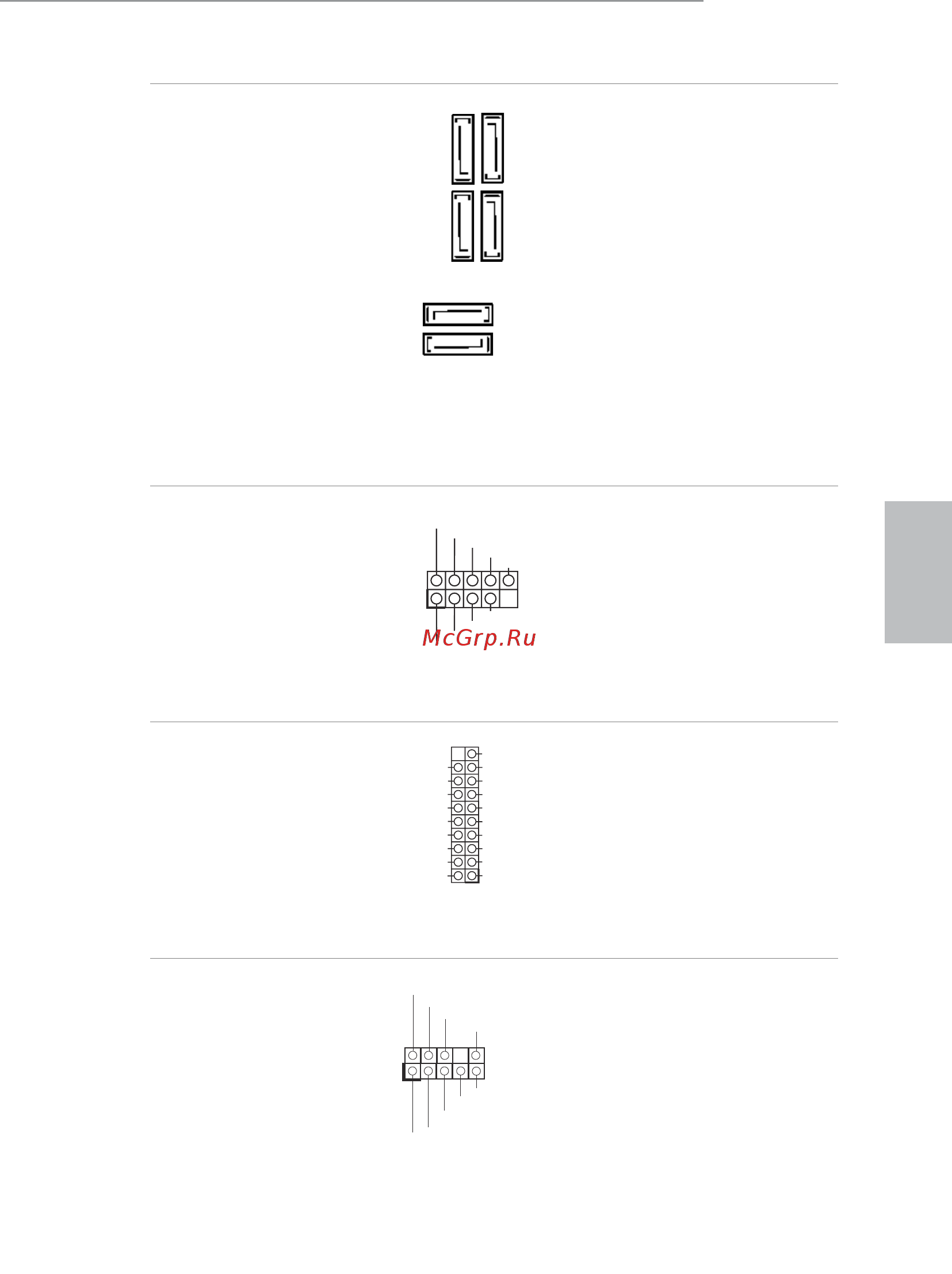

시리얼 ATA3 커넥터
(SATA3_1:
1 페이지 , 11 번 항목 참조 )
(SATA3_2:
1 페이지 , 12 번 항목 참조 )
(SATA3_3:
1 페이지 , 10 번 항목 참조 )
(SATA3_4:
1 페이지 , 9 번 항목 참조 )
(SATA3_5:
1 페이지 , 7 번 항목 참조 )
(SATA3_0:
1 페이지 , 8 번 항목 참조 )
이들 6 개의 SATA3 커넥
터는 최대 6.0 Gb/s 데이터
전송 속도를 제공하는 내
부 저장 장치용 SATA 데
이터 케이블을 지원합니
다 .
USB 2.0 헤더
(9 핀 USB_8_9)
(1 페이지 , 16 번 항목 참
조 )
(9 핀 USB_10_11)
(1 페이지 , 17 번 항목 참
조 )
I/O 패널에 USB 2.0 포트
6 개가 탑재되어 있을 뿐
아니라 마더보드에 헤더 2
개가 탑재되어 있습니다 .
각 USB 2.0 헤더는 포트
두 개를 지원할 수 있습니
다 .
USB 3.0 헤더
(19 핀 USB3_2_3)
(1 페이지 , 22 번 항목 참
조 )
I/O 패널에 USB 3.0 포트
두 개가 탑재되어 있을 뿐
아니라 마더보드 에 헤더
한 개가 탑재되어 있습니
다 . 각 USB 3.0 헤더는 포
트 두 개를 지 원할 수 있
습니다 .
전면 패널 오디오 헤더
(9 핀 HD_AUDIO1)
(1 페이지 , 21 번 항목 참
조 )
이 헤더는 오디오 장치를
전면 오디오 패널에 연결
하는 데 사용됩니다 .
SATA3_1
SATA3_3 SATA3_5
SATA3_4 SATA3_6
SATA3_2
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
